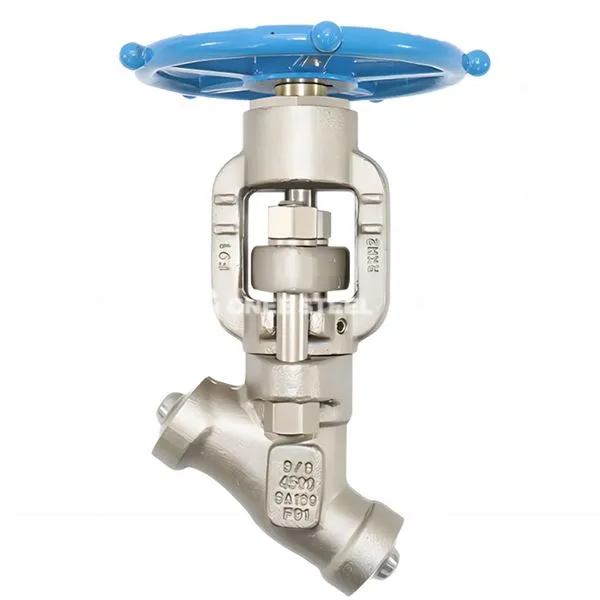

Visok tlak Y Tip Globe ventil

Visokotlačni ventil Globe Valve je poseben zaustavitveni ventil, zasnovan za visokotlačne delovne pogoje . Njegova telesa ventila je v obliki črke Y, medij pa je odrezan ali urejen z linearnim dvigom in padcem ventila .

Značilnosti ‌
‌Law Dizajn odpornosti pretoka‌

Kanal v obliki črke Y je blizu ravne črte, kar zmanjšuje odpornost na pretok za več kot 60%, z znatnim učinkom varčevanja z energijo;
Sekundarna površinska zasnova ventilskega diska zmanjša erozijsko poškodbo tesnilne površine z visokotlačnim medijem .
‌ADPACTIJA V Skrajne delovne pogoje‌

Tlačni upor doseže razred 2500lb (42MPA) ‌, temperaturna toleranca pa se giblje od -196 stopnje do 540 stopinj ‌;
Telesa jeklenega ventila za krom-molibden (F91/F92) se upira eroziji nadkritične pare pri 540 stopinjah ‌ .
‌ Visoka tesnila zanesljivosti‌

Integralni ventil sedež + kovinsko trdo tesnilo, s servisno življenjsko dobo več kot 100, 000 odprtine in zapiranje‌;
‌Pressure samopredmetna struktura‌: Višji kot je srednji tlak, tesnejši tesnilo .
‌Fleksibilna strukturna konfiguracija‌

Pokrov ventila je lahko zasnovan kot navojna, varjena ali snemljiva;

Podprite električni/pnevmatski pogon, da dosežete samodejni nadzor .

‌Design Standard‌: Sledite ASME B16.34 (ocena tlačne temperature)
‌Sstrukturna dolžina‌: Spoznajte kompaktno specifikacijo ASME B16.10, približno 20% krajše od nacionalnega standarda
Nivo pritiska‌: zajema razred 150 ~ 2500 lb (do 42MPA)
Specifikacija konca ‌EWELDING‌: Vtičnico (ASME B16.11) ali Butt Welding (ASME B16.25)
‌Valve telesni material‌:
Carbon Steel (A105)
Nerjavno jeklo (F304/F316)
Kromno-molibdensko jeklo (F91/F92)
Površinska površina ‌: Obloga za stelitsko karbid (Stellit 6/21, trdota, večja ali enaka HRC55)
‌USPECTION Standard‌: API 598 Test puščanja (stopnja VI Zero Leage)



Visok tlak Y Tip Globe ventil



Prijave

• Petrokemikalije

Cevovodi in odtočni cevovodi hidrogenacijskega reaktorja (razred 1500LB+);
Etilen visokotlačna naprava (gradivo, odporen na sulfur, NACE MR0175 certificiran) .

• ‌Električna energija‌

Glavni parni plinovod toplotne elektrarne (540 stopinj /25MPA);
Sistem za dovajanje kotla (tesnilo meh, da se prepreči puščanje) .

• ‌ Pojasnite hladno in posebno medij‌

Sistem za shranjevanje in prevoz LNG (-196 stopinja globoko hladno telo nerjavečega jekla);
Prenos kisline z visokim čistosti (sedež ventila PTFE za korozijsko odpornost) .

• ‌Nuklearna energija in metalurgija‌

Pomožni hladilni sistem jedrskega otoka (celovita struktura ognjenosti);
Pivovod za plin iz eksplozije (obložen z zlitino, odporno na obrabo, da se upira eroziji delcev) .
