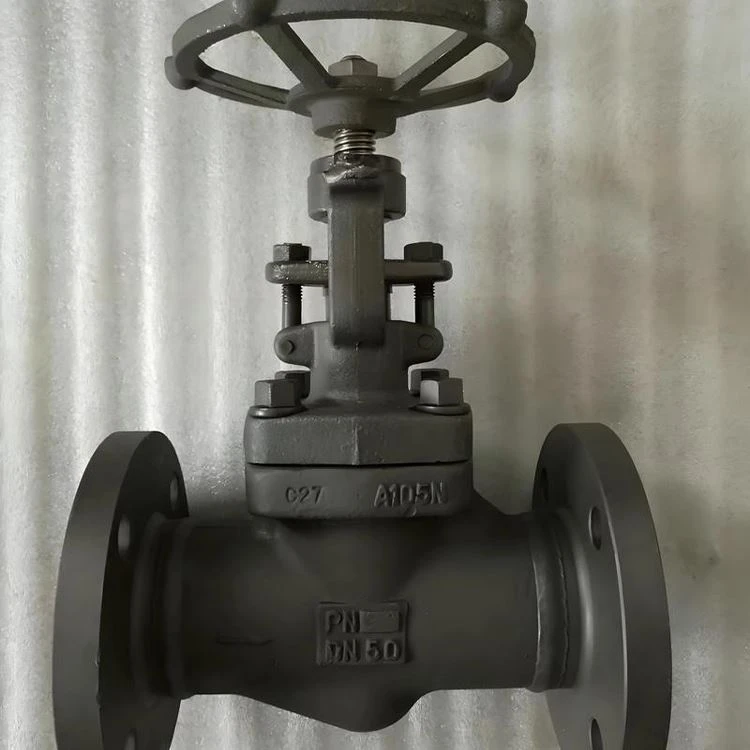

Krožni ventili F11, F22 in F91so kritične krmilne komponente, zasnovane posebej zaVisoka-temperatura in visok{1}}tlak (HTHP)okoljih znotraj sistemov proizvodnje električne energije, petrokemične rafinerije in kotlovnic. Predstavljamoohišja iz kovanega legiranega jekla, je glavna razlika med temi ventili v različnih deležihKrom (Cr) in molibden (Mo)legiranja, ki učinkovito obravnava kritične izzive kovinskihlezenje in oksidacijapri povišanih temperaturah.
Specifikacija krogelnih ventilov F91 / F22 / F11
| Postavka | Specifikacije |
| Standard oblikovanja | API 623 / ASME B16.34 / BS 1873 |
| Tlačni razred | Razred 150, 300, 900, 2500 |
| Nazivni premer | DN80 (3"), DN100 (4") |
| Vrsta povezave | Prirobnica (RF/RTJ) ali sočelni-zvar (BW) |
| Delovna temp | F11/F22: manj kot ali enako 570 stopinj; F91: manj kot ali enako 650 stopinj |
| Sedež je trdo obrnjen- | Stelit 6 (zlitina na osnovi kobalta-) - Obvezno za HTHP |
| Delovanje | Ročno kolo, stožčasti zobnik ali električni aktuator |
Konstrukcija in strukturno načrtovanje
Za visokotlačne-razrede (razred 900–2500) ima zasnova prednost celovitost tesnjenja pri toplotnem raztezanju:
Povezava pokrova motorja:
Razred 150–600: Pokrov motorja z vijaki (BB)s spiralno navitimi tesnili ali obročastimi spoji.
Razred 900–2500: Pokrov tlačnega tesnila (PSB). Ko se notranji tlak poveča, se tesnilna sila na tesnilu poveča, kar preprečuje puščanje, ki ga povzroči sprostitev vijaka pri visokih temperaturah.
OS&Y (zunanji vijak in jarem):Navoji stebla so zunaj toka medija, kar zagotavlja, da ostanejo namazani in zaščiteni pred visoko-temperaturno korozijo.
Dizajn diska:
Vrsta vtičnice:Standard za vklop/izklop storitve.
Vrsta regulacije:Zasnovan za aplikacije za dušenje.
Dizajn zadnjega sedeža:Omogoča zamenjavo tesnila stebla, medtem ko je ventil v popolnoma odprtem položaju.
risba zapornega ventila-DN100 DN80-razred2500 900 300 150-F91 F22 F11 A105
Tabela dimenzij (približne vrednosti na podlagi ASME B16.10)
Opomba: Mere se nanašajo na konce s prirobnicami (RF). Dejanski podatki se lahko razlikujejo glede na proizvajalca.
| Tlačni razred | Velikost | Face-to-Face L (mm) | Višina H-Odprto (mm) | Teža WT (kg) |
| Razred 150 | DN80 (3") | 241 | 420 | 45 |
| DN100 (4") | 292 | 510 | 75 | |
| Razred 300 | DN80 (3") | 318 | 480 | 65 |
| DN100 (4") | 356 | 580 | 110 | |
| Razred 900 | DN80 (3") | 381 | 650 | 180 |
| DN100 (4") | 457 | 780 | 260 | |
| Razred 2500 | DN80 (3") | 578 | 850 | 380 |
| DN100 (4") | 673 | 1100 | 550 |
Primerjava materialov in podatki o zmogljivosti
| Material (ASTM) | Kemična sestava | Prednost |
| F11 | 1,25Cr-0,5Mo | Osnovno toplotno{0}}odporno jeklo; dobra odpornost na vodik. |
| F22 | 2,25Cr-1Mo | Tipično anti{0}}vodikovo jeklo; uporablja se pri hidro-predelavi HTHP. |
| F91 | 9Cr-1Mo-V-Nb | Superkritična stopnja; izjemno visoka odpornost{0}}na pretrganje; zmanjša debelino stene ventila. |
Funkcije in aplikacije
Lastnosti:
Odpornost na erozijo:Krožni ventili doživljajo znatno turbulenco. Funkcija ventilov F91/F22Stelit 6trda-oplata na sedežu in kolutu (trdota HRC 40-45) za odpornost proti eroziji s paro pri visoki hitrosti.
Tesnjenje brez-puščanja:Natančno{0}}prepletene sedežne površine izpolnjujejo standarde tlačnega testiranja API 598 za tesno zapiranje.
Visoko-temperaturno gladko delovanje:Stebla so kaljena, temperirana in nitrirana, da se prepreči nabiranje ali zaslepitev pod visoko toplotno obremenitvijo.
Aplikacije:
Termoelektrarne:Glavni parni vodi, sistemi napajalne vode za superkritične in ultra-superkritične enote (predvsem F91/F22).
Petrokemične rafinerije:Enote za hidrogeniranje, zakasnjeno koksanje in enote za katalitski kreking, ki ravnajo z visoko{0}}temperaturnim oljem/plinom (predvsem F22).
Kotlovski sistemi:Visokotlačna parna izolacija, drenaža in glavne cevi za instrumente.
Delavnica Globe ventilov GNEE
pogosta vprašanja
Kaj je material ASTM A182 F91?
ASTM A182 F91je visoko trdno, kovano legirano jeklo (zlasti martenzitno 9Cr-1Mo jeklo), zasnovano za uporabo v ekstremno visokih-temperaturah in visokotlačnih okoljih. Pogosto imenovan "razred 91", je "zlati standard" materiala za sodobne elektrarne in rafinerije.
Kaj je material A182 razreda F11?
ASTM A182 razred F11je nizko{0}}legirano kovano jeklo, znano kot»Cr-Mo« (krom-molibden) jeklo. Je eden najpogosteje uporabljenih materialov za visoko{1}}temperaturne storitve v energetski in petrokemični industriji.
Kaj je material F22 v ventilih?
ASTM A182 F22je težko-zmogljivo, nizko-legirano kovano jeklo, znano kot2.25Cr-1Mo jeklo. Je "korak naprej" od F11, saj zagotavlja znatno boljšo trdnost in toplotno odpornost za ventile, ki se uporabljajo v kritičnih visokotlačnih-sistemih.
