Opis ventila z električnim aktiviranim globusom
Električni ventil Globe je sestavljen iz električnega aktuatorja in telesa zaustavitvenega ventila. Električni potisk poganja steblo ventila, da se vrti, tako da se ventilski disk tesno prilega s sedežem ventila, da doseže funkcijo odrezanja ali uravnavanja medija. Njegova temeljna značilnost je prisilno tesnjenje. Pri zapiranju je treba pritisk pritiskati, da se zagotovi, da na tesnilni površini ni puščanja.
Jedra struktura in komponente
Body in ventilski disk:
Telo ventila je lahko izdelano iz litega železa, ogljikovega jekla, nerjavečega jekla itd.
Disk ventila sprejme bat ali metuljsko ploščo, nekateri modeli pa integrirajo elastične tesnjene obroče za izboljšanje tesnjenja.
Pogonski sistem:
Električni aktuator podpira napajanje AC220V/380V za doseganje daljinskega upravljanja (na primer sistem PLC/DCS);
Kot priključek med steblom ventila in ventilskim diskom je običajno 45 stopinj ~ 65 stopinj, da se zmanjša odpiranje in zapiranje.
Električna specifikacija ventila z električno aktiviranjem
|
predmet |
vrednost |
|
Aplikacija |
Splošno |
|
Velikost vrat |
Dn 25- dn100 |
|
Garancija |
1 leto |
|
Kraj izvora |
Kitajska |
|
Moč |
Električni |
|
Temperatura medijev |
Normalna temperatura |
|
Blagovna znamka |
Gnee |
|
Struktura |
Nadzor |
|
Mediji |
Voda |
|
Prilagojena podpora |
OEM, ODM |
|
Povezava |
prirobnica |
|
Telesni material |
SS316/SS304/WCB |
|
Tesnilni material |
PTFE |
|
Delovni medij |
Plin za zračno vodo |
|
Delovna temperatura |
-20 stopnja ~ 70 stopinj |
|
Napetost |
AC220V AC110V DC12V DC24V |
|
Nominalna velikost |
Dn 25- dn100 |
|
Delovni tlak |
Pn 16 do 160 |

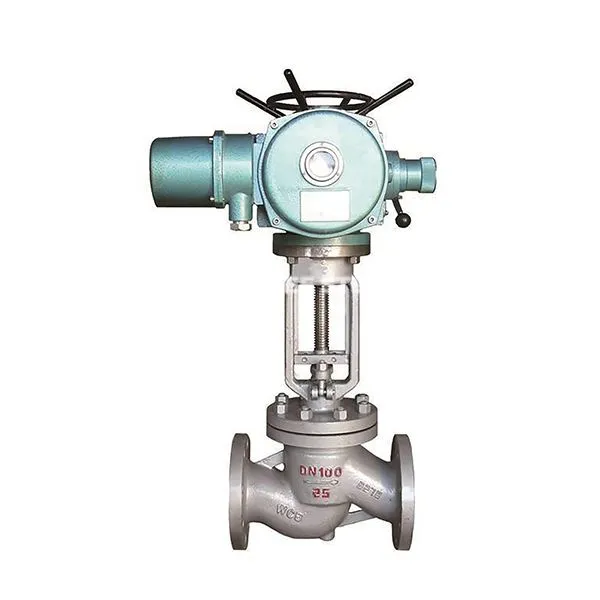

Električni aktivirani ventil Globe
Prednosti:
Zanesljivo tesnjenje: trdo tesnilo/mehko tesnilo neobvezno, raven puščanja ustreza standardom ANSI;
Hitro odpiranje in zapiranje: ne-vrteči se zasnova stebel ventilov, občutljivo delovanje in ni enostavno zamašiti;
Širok razpon aplikacij: območje tlaka PN1. 6- PN25, pokritost temperature -20 stopinja ~ 425 stopinj.
Prijave
Kemični in nafti: Nadzor korozivnih medijev (na primer kisline in alkalijskih raztopin) in naftnih in plinovodov, ki vsebujejo žveplo;
Električna energija in toplota: visokotemperaturni parni sistem (model trdega tesnila je primeren za manj kot 425 stopinjske delovne pogoje);
Obdelava vode in farmacevtska sredstva: regulacija čiste tekočine (na primer model mehkega tesnila PTFE)
