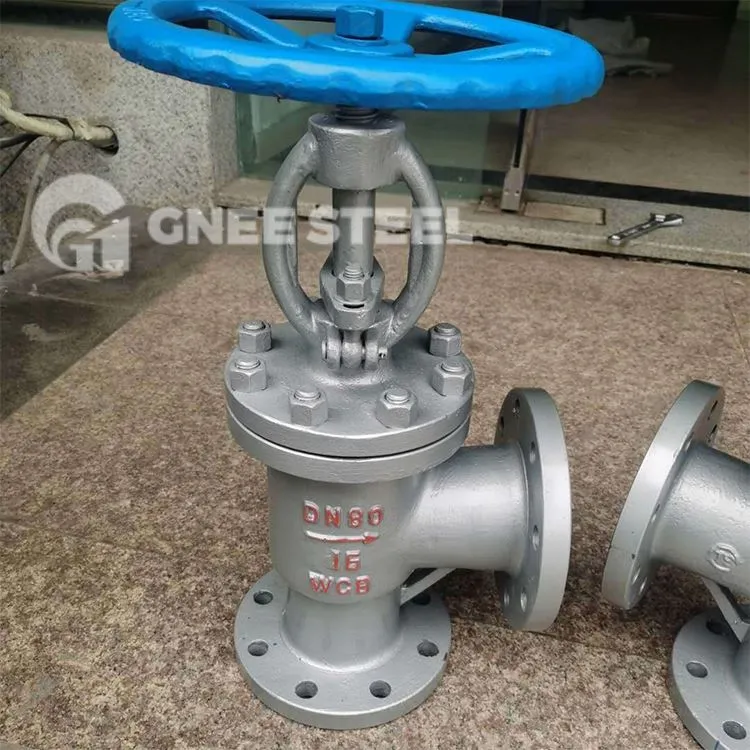

Kotni krožni ventil je odprt, višina odpiranja lopute ventila je za nazivni premer od 25 % do 30 % pretok dosegel največjo vrednost, tako da je ventil dosegel popolnoma odprt položaj. Popolnoma odprt položaj krožnega ventila mora biti torej določen s gibom ventila.
- Specifikacija
Razpon velikosti: 1/2〞~24〞 (DN15~DN600)
Razpon razreda: RAZRED 150~ RAZRED 2500 (PN10~PN420)
STD konstrukcije: API 600/ ASME B16.34
- Značilnosti in prednosti
Enostaven za vzdrževanje in popravilo
Dobra sposobnost zapiranja
Krajši hod stebla
Na voljo več stilov
Dobra sposobnost dušenja
Lahko se uporablja kot protipovratni ventil
- Kako izbrati kotni krožni ventil?
Nekatera osnovna merila za izbiro kotnega krožnega ventila so
Izbira glede na namen izbranega ventila, delovne pogoje ter načine delovanja in krmiljenja.
Izbira glede na značilnosti delovnega medija, in sicer delovni tlak, delovna temperatura, korozivne lastnosti, viskoznost medija, ali vsebuje trdne delce ali je toksičen, vnetljiv, eksploziven itd.
Izbira ventilov glede na zahteve glede značilnosti tekočine, kot so pretočni upor, premik, značilnosti pretoka, stopnja tesnjenja.
Izbrano glede na velikost vgradnje in zahteve glede zunanje velikosti, tj. nazivni premer, način povezave, velikost povezave s cevovodom, zunanje mere ali omejitve teže.
Izbira na podlagi drugih zahtev za zanesljivost ventilskega izdelka, življenjsko dobo in protieksplozijsko zaščito električne opreme.
-
Ventili s kotnim sedežem v primerjavi s krožnimi ventili
Osnovna zasnova teh ventilov je enaka kot pri krožnih ventilih, vendar se bistveno razlikujejo v smeri pretoka tekočine, saj je pri kotnem ventilu tekočina obrnjena za 90 stopinj. Upor proti pretoku pri tej vrsti ventila je manjši kot pri krožnem ventilu, ki ga nadomesti koleno. Kotni ventili poleg prihranka časa vgradnje zmanjšajo število priključkov v cevovodu. Kotne ventile je mogoče uporabiti tudi v aplikacijah s pulzirajočimi tokovi, saj lahko prenesejo učinek blata takih tokov.
Če je krožni ventil nameščen na krivini cevovoda, nudi telo kotnega vzorca dve prednosti. Prvič, zasnova kotnega vzorca ponuja veliko manj upora proti pretoku kot standardna zasnova vzorca. Drugič, zasnova kotnega vzorca zmanjša število cevnih spojev in odpravlja potrebo po komolcih.
