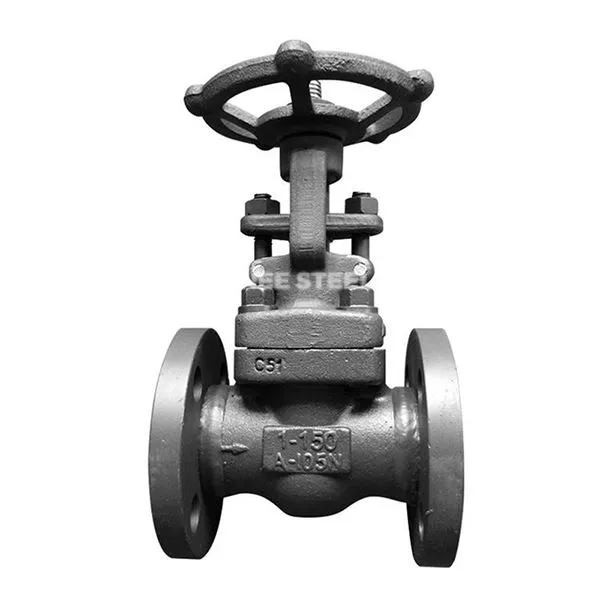

A105 Globe ventil

A105 Globe ventil je prisilni tesnilni ventil iz kovanega jekla ASTM A105, ki se posebej uporablja za srednje mejo in nadzor pretoka v visokotemperaturnih in visokotlačnih plinovodnih sistemih. Njegove temeljne značilnosti vključujejo:

‌Material značilnosti‌: A105 je kovano jeklo z nizko vsebnostjo ogljika (podobno kot 20 ogljikovega jekla), z visoko trdnostjo, visoko temperaturo in visoko tlačno odpornostjo ter lahko prenese delovne pogoje do 570 stopinj;
‌Sealing Design‌: Tesnilne površine ventilskega diska in sedeža ventila so pogosto varjene s trdo zlitino (kot je stellit), ki je odporna proti obrabi in eroziji in dosega dvosmerno tesno tesnjenje;
‌Sstrukturna oblika‌: Podpira zasnovo s premerom ali z zmanjšanim premerom, pokrov ventila pa sprejme samo tesanje, navojno ali varjeno povezavo, da se prilagodi različnim scenarijem namestitve.

‌Astm A105\/A105M‌: Določi kemično sestavo in mehanske lastnosti odkupnine ventilov;
‌Gb\/t 12228-2006 ‌: kitajski standard določa tehnične pogoje odkovkov iz ogljikovega jekla.
‌ Priznani in proizvodni standardi‌:
‌Ansi B16.34‌: Specifikacija oblikovanja visokega tlaka, ki pokriva razrede 150 ~ 2500 ravni tlaka;
‌Asme B16.25‌: Strukturne dimenzije in zahteve za žlebove za konce varjenja;
‌JB\/T 3595‌: Standard sprejemanja ventila za domačo elektrarno, preverjanje trdnosti in tesnjenja zmogljivosti

Značilnosti ‌
‌Pressur in temperaturna odpornost‌: ‌

Tlačni razpon: Pokrivanje razreda 150 ~ razreda 2500 (PN16 ~ PN420), ki podpira 16 ~ 32MPA scenarijev z visokim pritiskom; ‌

Temperaturni razpon‌: -29 stopinja ~ +570 stopnja, visokotemperaturne modeli so primerni za parne sisteme na elektrarni. ‌

Operativna zanesljivost‌: ‌

Hitro odpiranje in zapiranje‌: Disk ventila ima kratek potez (največji pretok je dosežen, ko se nazivni premer odpre pri 25%do 30%), čas odpiranja in zapiranja pa je kratek; ‌

Oblikovanje, odpornega na udarce‌: Teža dušenja uravnoteži zapiralni navor, da prepreči učinek vodnega kladiva. ‌

Vzdrževalno udobje‌: ‌

Spletno vzdrževanje‌: obrnjena struktura tesnjenja glavnega telesa zmanjšuje pogostost vzdrževanja zaustavitve; ‌

Optimizacija pakiranja‌: Dvojni pakirni rokav se samodejno prilagodi, da se zmanjša tveganje za uhajanje.



A105 Globe ventil



Priporočila za izbiro

Prilagodljivost delovnega stanja:

Scenarij visokega tlaka in visoke temperature: Prednostni je razred 1500 ali več, material za telo ventila pa je kromirano-molibdensko jeklo (WC6);

Korozivni mediji: Tesnilna površina je varjena s trdo zlitino, ventil pa je izdelan iz 316 nerjavečega jekla za zaščito pred korozijo.

Izbira načina delovanja:

Pogosto odpiranje in zapiranje: konfigurirajte pnevmatski ali električni aktuator (mora izpolnjevati raven zaščite IP67);

Ročno delovanje: DN, manjši ali enak 80 ventilov, lahko uporabi menjalnik črvov za zmanjšanje obratovalnega navora.

Namestitveni obrazec:

Scenarij z omejenim prostorom: izberite varilni konec ali kompaktna prirobnica (ANSI B16.5);

Zahteve za pogoste razstavljanje: prednostna je struktura motorja, povezana z obročem (RJ prirobnica)
