Matica zapornega ventila z dvigajočim se drogom je na pokrovu ali nosilcu, pri odpiranju in zapiranju vrat pa se drog dvigne in spusti z vrtenjem matice za steblo. Ta struktura je ugodna za mazanje stebla ventila, stopnja odpiranja in zapiranja pa je očitna, zato se pogosto uporablja. Običajno so na dvižnem drogu trapezni navoji, skozi matico na vrhu ventila in vodilni utor na ohišju ventila se rotacijsko gibanje spremeni v linearno gibanje, kar pomeni, da se obratovalni moment spremeni v delovni potisk. . Zaporni ventili z odprtim steblom se običajno uporabljajo v primerih, ko je treba položaj stebla ventila pogosto opazovati ali ročno upravljati, kot so nekateri cevovodi z majhnim pretokom in nizkim tlakom.
Specifikacija zapornega ventila z dvižnim drogom API 600 iz ogljikovega jekla
|
Velikost: |
2" do 60" |
|---|---|
|
Material telesa: |
Lito jeklo ali lito železo |
|
Sedež: |
Kovinski sedež ali mehak sedež |
|
Obrazec za povezavo: |
Prirobnica |
|
Položaj navoja palice ventila: |
Zunanji zaporni ventil |
|
Uporaba: |
Industrijska uporaba vode |
|
Material: |
Ogljikovo jeklo, nerjaveče jeklo, legirano jeklo |
|
Tesnilna površina: |
Vrata za nož |
Razred dimenzij (mm) in teže 150
|
DN |
L |
D |
D1 |
b |
Z-φd |
H |
Hmax |
D0 |
Teža (kg) |
|
2" |
55 |
152 |
120.5 |
16 |
4-φ19 |
302 |
356 |
240 |
11 |
|
2-1/2" |
55 |
178 |
139.5 |
18 |
4-φ19 |
317 |
382 |
240 |
12.5 |
|
3" |
55 |
190 |
152.5 |
19 |
4-φ19 |
340 |
416 |
240 |
17.5 |
|
4" |
55 |
229 |
190.5 |
20 |
8-φ19 |
377 |
474 |
280 |
20.5 |
|
5" |
60 |
254 |
216 |
20 |
8-φ22 |
430 |
591 |
280 |
30.5 |
|
6" |
60 |
279 |
241.5 |
20 |
8-φ22 |
525 |
735 |
360 |
40 |
|
8" |
70 |
343 |
298.5 |
22 |
12-φ25 |
670 |
870 |
360 |
55 |
|
10" |
80 |
406 |
362 |
22 |
12-φ25 |
771 |
1021 |
400 |
76 |
|
12" |
80 |
483 |
432 |
25 |
12-φ25 |
895 |
1175 |
400 |
102 |
|
14" |
90 |
533 |
476 |
25 |
16-φ29 |
982 |
1332 |
500 |
150 |
|
16" |
100 |
597 |
540 |
28 |
16-φ29 |
1245 |
1645 |
500 |
210 |
|
18" |
120 |
635 |
578 |
28 |
16-φ32 |
1338 |
1785 |
500 |
245 |
|
20" |
120 |
698 |
635 |
30 |
20-φ32 |
1468 |
1875 |
500 |
310 |
|
24" |
130 |
813 |
479.5 |
30 |
20-φ35 |
1658 |
2166 |
720 |
370 |

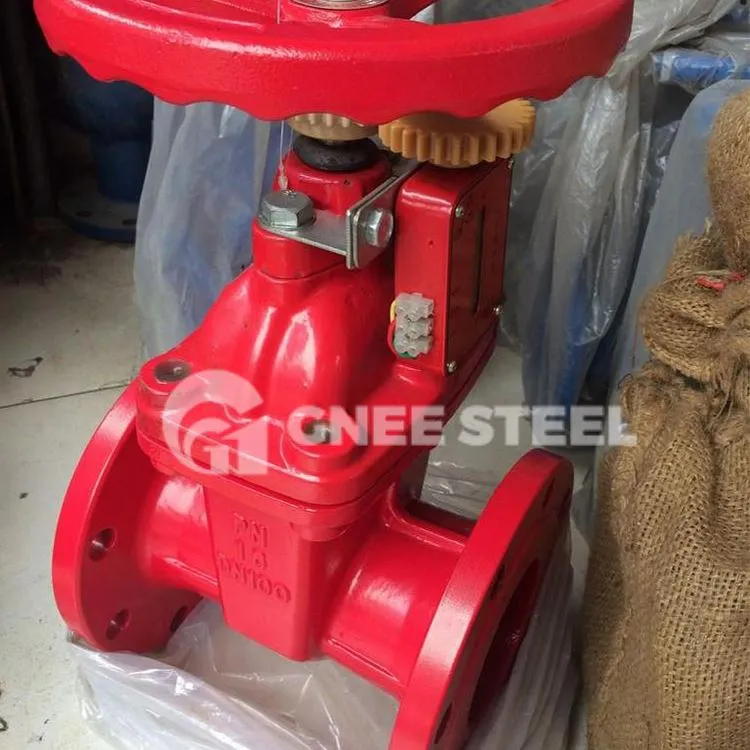

Zaporni ventil z dvižnim steblom iz ogljikovega jekla
