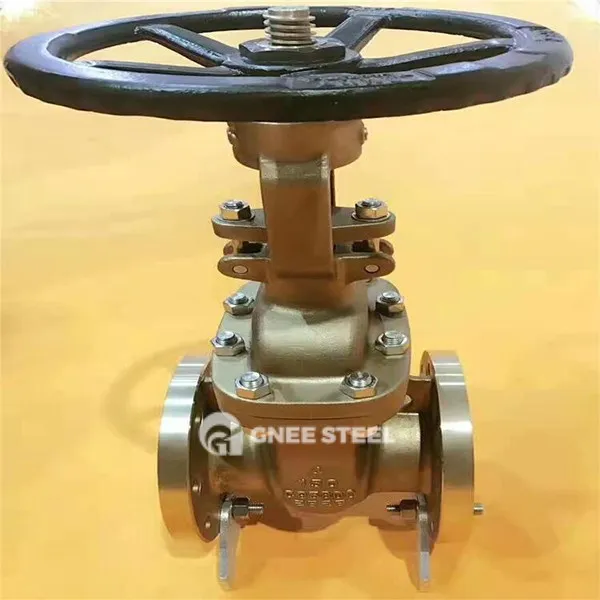

Opis aluminijastih bronastih vrat
Ventil iz aluminijevega bronasto je ventil, izdelan iz aluminijevega bronza, zlitine z odličnimi lastnostmi odpornosti proti koroziji in dobrimi mehanskimi lastnostmi. Ta vrsta zapornice se široko uporablja v kemijski, petrokemični, naftni, rudarski, elektroenergetski in drugih industrijah, še posebej v okolju, ki mora zdržati korozivna sredstva, kot so morska voda ali kloridi.
Struktura
Elastična klinasta vrata
Na sredini vrat je nastavljen obročni utor . Ko je pod pritiskom, elastična deformacija kompenzira odstopanje kota sedeža ventila, da se izognete visoki temperaturni stagnaciji .
Sistem povezave z steblo ventila
Naraščajoča zasnova stebla je glavna (steblo ventila je mogoče videti, ko ga dvignemo in spustimo), trapezna nit pa poganja vrata, da se premikajo linearno;
Dno stebla ventila je odvisen od vrat skozi obrnjeni utor v obliki črke T, da se prilagodi fini nastavitvi tesnilne površine .
Sestavljanje tesnila
Površina tesnjenja sedeža ventila je varjena s trdo zlitino (na primer zlitino na osnovi kobalta) ali vgrajena s PTFE;
Dvosmerno tesnilo: srednji tlak pomaga pri izboljšanju zaključnega tesnila .
Pomožna struktura
Poznani pokrov ventila: rezervni prostor za visoko temperaturno širitev;
Zasnova zgornjega tesnila: edinstvena struktura ameriškega standarda, ki tvori pomožno tesnilo, ko je steblo ventila v celoti odprto .
Specifikacija ventilov za aluminijaste bronaste vrata
| Jaz sem | Zahtevati | Standardno |
|---|---|---|
| Glavni telesni material | Telo/vrata ventila: ASTM B148 C95800 Nikelj Aluminijast brona (Cu-Al-Ni-Fe-Mn zlitina) | API 600 |
| Raven tlaka | Razred 150 ~ 2500 (PN20 ~ PN420) | ASME B16.34 |
| Temperaturno območje | -29 stopnja ~ 425 stopinj (običajna) | - |
| Metoda povezave | Konec prirobnice (vrsta RF/RTJ) | ASME B16.5 |
| Fireproof Design | Kovinsko trdo tesnilo začne veljati, ko mehko tesnilo ne uspe | API 607 |

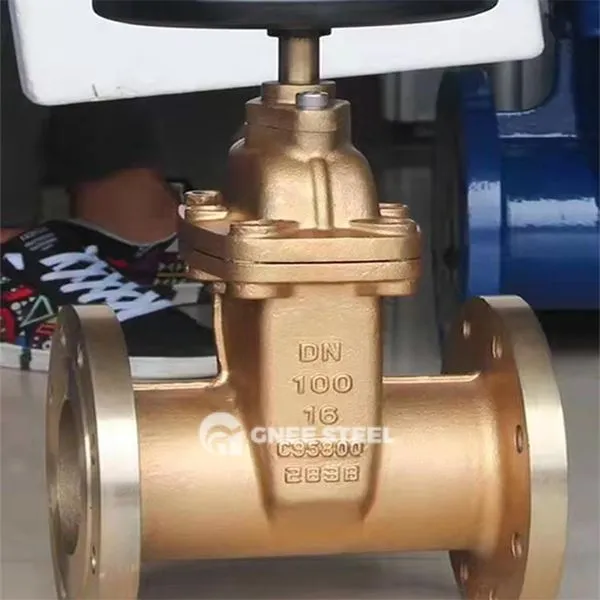

Aluminijaste bronasta vrata na zalogi
Prednosti
Skrajna korozijska odpornost
Nikelj aluminijast brona (C95800) ima veliko boljšo sposobnost, da se upira koroziji korozije/stresa v morski vodi in soli kot navadne bakrene zlitine;
Visoko temperaturo proti stuck
Elastična vrata absorbirajo toplotno deformacijo 425 stopinj, da preprečijo, da bi se vrata zataknila;
Nizko vzdrževanje in dolga življenjska doba
Tesnilna površina je odporna proti eroziji in obrabi, življenjska doba pa se poveča za več kot 50% v primerjavi z ventili iz ogljikovega jekla;
Lahka zasnova
Gostota je le 8 . 4G/cm³ (30% lažja od jekla), kar zmanjša obremenitev cevovoda.
Aplikacije
Pomorski inženiring
Platforma za razsoljevanje morske vode, ladijski balastni sistem, podzemni ventil;
Požarna zaščitna cevovod, sistem za hlajenje LNG .
Energija in kemična
Cevovod za vbrizgavanje vode na morju na morju, klorid ionski kemični medij;
Posebna tekočina
Prevozni cevovod z visoko slanostjo, oksidacijska kislina (na primer dušikova kislina)
