Navojni preverjalni ventil
Opis
Navojni povratni ventil je samodejni ventil, povezan z nitjo. Zanaša se na tok samega medija, da odpre in zapre ventilski disk, ki se uporablja za preprečevanje, da bi medij tekel nazaj in zaščitil cevovodno opremo. Njegove temeljne funkcije vključujejo:
Enosmerni nadzor pretoka: samo omogoča, da medij teče v eno smer, ventilski disk pa se samodejno zapre, ko teče v nasprotni smeri;
Zaščita proti obračunu: preprečuje preobrat črpalke, razbremenitev tlaka cevovoda ali zabojnikov.
Strukturne značilnosti
Metoda povezave: Konci dovoda in odtoka telesa ventila so zasnovani z notranjimi nitmi (DN manj ali enaki 50 mm) ali zunanjimi nitmi, ki so primerne za cevi z majhnim premerom. Med namestitvijo je potreben tesnilni trak ali tesnilna masa;
Material za karoserijo ventila: Običajni materiali vključujejo lito železo, ogljikovo jeklo, nerjavno jeklo (na primer 304/316L). Nerjaveče jeklo je izbrano, kadar je korozijska odpornost visoka;
Tesnilna oblika: trdo tesnilo (kovina do kovine) ali mehko tesnilo (sedež elastičnega ventila), raven uhajanja lahko doseže raven IV (trdo tesnilo) ali raven VI (mehko tesnilo).
Specifikacija navojnega preverjanja ventila
| Opis | |||
| Ime izdelka | Navojni preverjalni ventil | ||
| Modle | H14W-16P | ||
| Nominalni premer (DN) mm | 1/2-3 "(dn 15- dn80) | ||
| Delovni tlak | 0-1. 6MPA | ||
| Oblikovalski standard | Din .apl.gb | ||
| Obrazec za tesnjenje | Mehka vrsta tesnila | ||
| Način, ki ga poganja | Hidravlična moč/vodna moč | ||
| Ustrezni mediji | Voda, nafta, plin in jedko tekočino | ||
| Temperatura je uporabna | (-0 stopinja -100 stopnja) | ||
| Material | SS316 .SS304. | ||
| Navojni standard | NPT /BSPT /BSP /DIN | ||
| Končna povezava | Navoj | ||

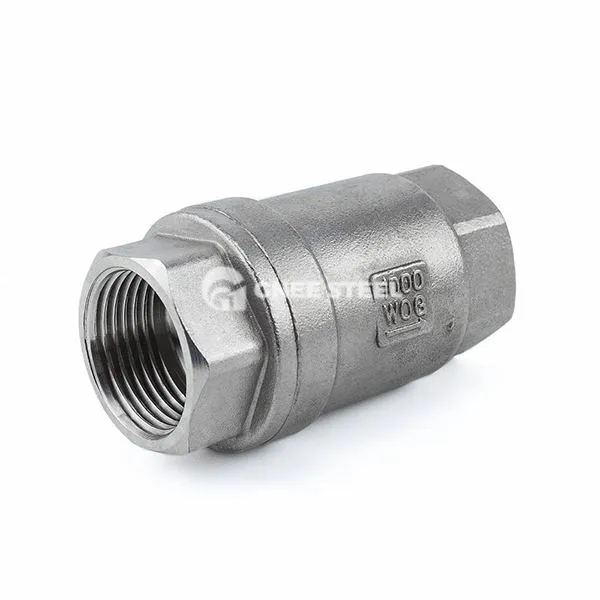

Navojni preverjalni ventil
Aplikacija
Industrijski cevovodni sistem: preprečite srednji povratni tok po zaustavitvi črpalke, zaščitite telo črpalke in pogonsko opremo;
Pomožni sistem z visokotlačnim visokotlačnim: zagotovite kompenzacijo tlaka za cevovode, ki jih je mogoče pretirano obdržati, da se prepreči poškodba sistema;
Kompaktna naprava: Navojna povezava prihrani prostor in je primerna za cevovode za merjenje instrumentov ali notranje cevovode opreme.
Nasveti za izbiro
Raven tlaka: PN16 ~ 40 je izbran za običajne delovne pogoje, za scenarije visokega tlaka (na primer parni sistemi) pa je potrebno kovano karoserijo jeklenega ventila ali karbidnega tesnila;
Srednje značilnosti: ventili iz nerjavečega jekla ali PTFE so prednostni za jedke medije (kisline in alkalije); Nihajne ali elastične tesnilne konstrukcije so primerne za tekočine, ki vsebujejo delce;
Obrazec za povezavo: Notranja povezava niti (koda 6) je primerna za zunanje cevi, zunanji nitni ventili pa morajo okrepiti tesnjenje.
