OPIS NAVODIL
Spring Naložen preverjalni ventil je enosmerni ventil, ki je zaprt s pomočjo vzmetne sile, ki omogoča, da medij teče v eno smer in blokira povratni povratni tok. Njegov temeljni mehanizem je:
Prearward tok odpiranje: Srednji tlak premaga vzmetni upor in potisne ventilni disk (na primer ventilski disk, kroglica itd.), Da se odpre in tvori pretočni kanal;
Reverse pretok zapiranje: Ko srednji tlak izgine ali pride do povratnega toka, vzmetna sila hitro ponastavi ventilski disk na položaj tesnilnega položaja, da blokira povratni tok.
Zaključni akcijski sprožilni tlak (tj. Tlak rupture) je odvisen od vzmetne togosti in srednjih delovnih pogojev.
Vrsta in struktura
Crasifikacija po strukturi:
Spring In-Line Type: Disk ventila je vzporeden z osi plinovoda s kompaktno strukturo, primerno za cevovode z majhnim premerom (DN15 ~ 100 mm);
Spring y Type: Disk ventila je pod določenim kotom do cevovoda, z nižjo odpornostjo na pretok in enostavno vzdrževanje. Pogosto se uporablja v scenarijih z visokim pritiskom ali pogostim odpiranjem in zapiranjem;
Swing Spring Assided Type: Združuje zgibni disk z nihajnim ventilom s spomladanskim pufrom, da se zmanjša zapiralni vpliv in je primeren za cevovode velikega premera (DN200 ~ 1200 mm).
Key komponente:
Spring Material: nerjavno jeklo (304\/316L) ali zlitine jeklo, korozijsko odporno in elastično stabilno;
-Sealing Form: kovinsko trdo tesnilo (visok temperatura in visok tlak) ali elastično mehko tesnilo (PTFE\/Graphite), izpolnjuje standarde puščanja razreda ANSI
Specifikacija ventila, naložena pomladi
|
Ime izdelka |
Industrijski spomladanski ventil |
|||
|
Velikost |
1/2",3/4",1",11/4",11/2",2",21/2",3",4" |
|||
|
Konec povezave |
Navoj |
|||
|
Standardno |
3A, DIN, SMS, ISO |
|||
|
Tesnilo |
Silikon, EPDM, Viton |
|||
|
Operacijski način |
Ročni, pnevmatski in električni aktuator |
|||
|
Najvišja temperatura |
10Bar |
|||
|
Delovna temperatura |
-10 stopnja do +120 |
|||
|
Površinsko poliranje |
Ra manj kot ali enak 0. 8μm |
|||
|
Pošiljanja |
Po Expressu, po zraku ali po morju, kot zahteva za stranke |
|||
|
Obseg aplikacije |
Mleka, hrana, pivo, pijača, lekarna, kozmetika, voda itd |
|||

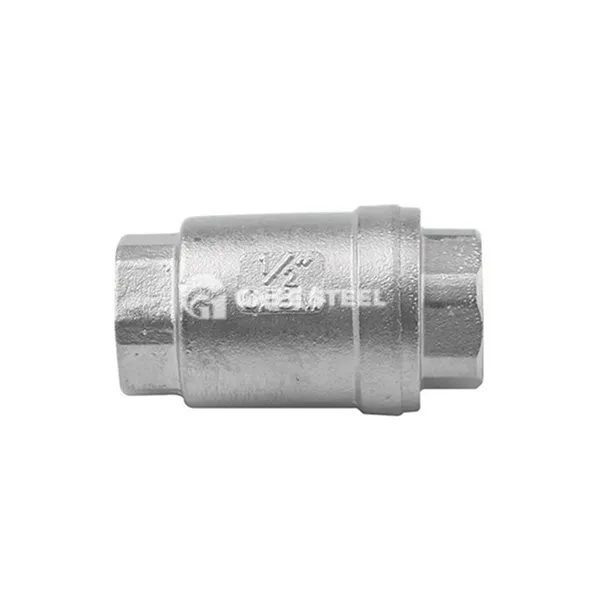

Pomladni nalagani povratni ventil
Lastnosti
hitri odziv: Zapiranje pomladi skrajša čas ponastavitve na manj kot 0. 5 sekund, kar znatno zmanjša tveganje za vodno kladivo;
Visoko tesnjenje: Prednastavljena vzmet poveča silo vpenjanja med ventilnim diskom in sedežem ventila in lahko učinkovito prepreči povratni tok v pogojih z nizkim tlakom;
Oblikovanje odpornosti z nizkim pretokom: Poenostavljena struktura kanala ventila zmanjšuje izgubo tlaka, izguba padca tlaka pa je manjša od 3% (popolnoma odprta); Ustvarjalnost: Vzmetna in tesnilna površina sta odporna proti obrabi, življenjska doba storitve pa lahko doseže 5 do 10 let (normalni delovni pogoji).
Aplikacije
HVAC System: Preprečite hladilno vodo ali parni povratni tok, zaščitite vodne črpalke in kotle;
Petrokemični procesni cevovodi: Nadzirajte enosmerni pretok korozivnih medijev (na primer kisline in alkalijske tekočine);
Hidravlični prenosni sistem: blokirajte povratni tok hidravličnega olja, da preprečite, da bi aktuator izgubil nadzor;
Hrana in farmacevtska industrija: Sanitarno oblikovanje (zrcalno poliranje) ustreza potrebam aseptičnega nadzora tekočine.
