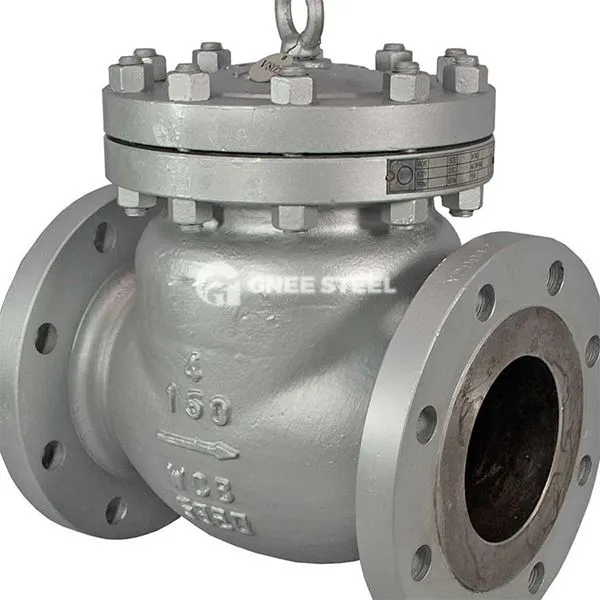

Opis ventila za preverjanje tlaka
Ventil za preverjanje tlaka je ventil, ki poveča zmogljivost tesnjenja skozi lastni tlak medija. Primerno je za visoke tlačne, visoke temperature in korozivne medijske razmere in se pogosto uporablja na petrokemičnih, moči in drugih poljih. Njegova jedrna zasnova uporablja srednji pritisk, da potisne tesnilni element, da se tesno prilega sedežu ventila, da doseže dinamični učinek tesnjenja.
Jedrna struktura in mehanizem tesnjenja
Ključne komponente:
Pokrivanje ventila za samoplačnico: sprejme kovinsko samopredmetno tesnilno konstrukcijo. Večji kot je tlak, pomembnejši je učinek tesnjenja.
Disk za nihajne ventil: Odpre ga in zapre z mehanizmom rockerja. Tesnilno površino lahko varimo z zlitinami na osnovi kobalta ali vgrajeno z materiali, kot je politetrafluoroetilen (PTFE).
Elastični tesnilni obroč: Nekateri modeli so opremljeni z odvečno pakiranjem ali mehom za izboljšanje zanesljivosti tesnjenja.
Načelo tesnila:
Ko teče v smeri naprej, srednji tlak potisne ventilski disk, da tesno stopi v stik s sedežem ventila, da tvori samopopolnjeno tesnilo.
Ko teče v obratni smeri, se ventilski disk hitro zapre pod delovanjem gravitacije ali vzmeti, da prepreči povratni tok.
Specifikacija ventila za preverjanje tlaka
|
Izvedbeni standardi |
APL, JIS, DIN, BS, ASTM, ANSI, GB, JB, NB, HG |
|
Območje tlaka |
CLASS150 ~ CLASS2500LB (PN 16- PN420) |
|
Razpon velikosti |
NPS1/2 "do NPS72" (DN15mm do DN1800mm) |
|
Odločitve materiala |
A105, F91.F11.F22, F5A, F6, LF1LC2,12CR1MOV F36 F304.F316. F321H |
|
Vlili material |
WCB, LCB, LCC, WB36, WC6, C5, WC9, C12A, 20CRMOV, CF8, CF8M, 4A, 5A, 6 |
|
0 Vrsta |
Ročno, električno, pnevmatsko, prestavo |
|
Vrsta ventila |
Ventili elektrarne, vrata vrat, ventili na globusu, kontrolni ventili |
|
Aplikacija |
elektrarne, petrokemikalije, rafiniranje, zemeljska gasmetalurgija |
|
Vrsta povezave |
Prirobnica, varjenje, nit, FM, BW, SW |
|
Prilagoditev |
OEM/ODM/OSM/OBM |
Ventil za preverjanje tlaka
Prednosti
- Prilagodljivost visokega tlaka:
Zdrži pritisk do razreda 2500 (približno 42 MPa), primeren za naftne in plinovode na dolge razdalje ter rafinirajoče enote.
Struktura za samoplačilo deluje bolje pri visokem tlaku in ne potrebuje neprekinjenega zunanjega tlaka.
- Visokotemperaturna in korozijska odpornost:
Ohišje ventila je izdelano iz litega jekla, nerjavečega jekla ali zlitinskega jekla, ustrezen temperaturni razpon pa je -196 stopinja ~ +550 stopnja.
Tesnilna površina je lahko narejena iz cementiranega karbida (na primer stelita) ali PTFE, ki lahko prenese kislino in alkalno korozijo.
- Dolgo življenjsko dobo in nizko vzdrževanje:
Rocker za ventilski disk je zasnovan z omejeno napravo, da se prepreči prekomerno odpiranje in okvaro tesnila.
Meh ali kovinski tesnilni obroč zmanjšuje obrabo embalaže in razširi vzdrževalni cikel na 3 -krat večje od običajnih ventilov.
Prijave
- Petrokemična industrija: Zaščita naftnih proizvodov visokotemperaturnih pretokov (manj kot 425 stopinj) in tekočih cevovodov amonijaka v enotah za rafiniranje nafte.
- Power System: Visokotlačni enosmerni nadzor cevovodov pare kotla in sistemov za hlajenje jedrske energije.
- Farmacevtski izdelki in hrana: sanitarna protikontaminacijska tesnila za cevovode sterilne tekočine.
