Opis ponarejenega ventila
Kovinski jekleni povratni ventil je ventil, ki poganja odprtine in zapiralne dele, da doseže enosmerni nadzor pretoka skozi lastni tlak medija. Njegova temeljna funkcija je preprečiti povratni tok tekočine in se pogosto uporablja v visokotemperaturnih in visokotlačnih industrijskih cevovodih.
Material in proces:
Telo ventila je izdelano iz kovanega jekla (na primer A105, F304/F316), ki ima značilnosti visoke trdnosti, korozijskega upora in širokega temperaturnega območja (-29 stopinj ~ 550 stopinj);
Tesnilna površina je nitrirana ali obložena s trdo zlitino, s trdoto, večjo ali enaka HRC58, da se zagotovi zanesljivost tesnjenja v pogojih z visokim pritiskom.
Tipična struktura :
Metoda povezave BONNET:
Bolt Type: Telo ventila in pokrov motorja sta povezana z vijaki in oreščki ter zatesnjena s spiralnim tesnilom rane (316 s prilagodljivim grafitom);
Drvani tip: Popolnoma varjeno tesnilo po navojnem priključku, primerno za prizore z visokim tlakom in visokimi zahtevami za tesnjenje;
Presanje samopredmetnega tipa: Notranji tlak samoprositni obroč, višji je tlak, bolj zanesljiv je tesnilo.
Načelo in delovno načelo
SWING CHECK VALVE
Disk ventila se vrti okoli osi skozi mehanizem tečaja. Kadar je popolnoma odprt, je odpornost tekočine majhen (tlak se zmanjša), kar je primerno za pogoje velikih pretokov;
Tesnilna površina je lahko zasnovana kot vse kovinska ali vložena z gumijastimi blazinicami, ustrezni mediji pa vključujejo vodo, olje in tekočine, ki vsebujejo delce. Lift Check Valve
Disk ventila se premika navpično vzdolž sedeža ventila. Ko je zaprt, se za hitro ponastavi za lastno težo ali vgrajeno vzmet, zmogljivost tesnjenja pa je strožja (raven uhajanja doseže standard API 598) ; Tipični modeli, kot so kovani ventil jeklenega ventila Y, je pretočni kanal v obliki črke Y, odpornost na tekočino pa je le 30% ~ 50% običajnih ventilov, ki je primerna za nekorozivni mediji, kot sta para in voda. Socket varing kovani ventil za preverjanje jekla
Sprejeta je priključek za varjenje vtičnic, tesnilni površinski stik pa je enoten, ki je primeren za čiste medije in okolje z visoko tlačno različno različno okolje (do razreda 2500) .
Specifikacija kovanega jekla
| predmet | ventil |
| Struktura | Preverite |
| Aplikacija | Splošno |
| Kraj izvora | Kitajska |
| - | Henan |
| Moč | Ročno |
| Prilagojena podpora | OEM, ODM |
| Velikost vrat | 3/4''-2 1/2'' |
| Garancija | 1 leto |
| Temperatura medijev | Visoka temperatura, srednja temperatura, normalna temperatura |
| Blagovna znamka | Gnee |
| Mediji | Voda |
Prednosti in omejitve
| Izrazi | Prednosti | Omejitve |
|---|---|---|
| Pressarska odpornost | Najvišja raven tlaka doseže razred 2500 (42MPA), primerna za petrokemične ultra visoke tlačne cevovode | Pogosto odpiranje in zapiranje ventila lahko zlahka povzroči praske na tesnilni površini, kar zahteva redno brušenje in vzdrževanje. |
| Temperaturna odpornost | Kovani jekleni material podpira široko temperaturno območje -29 stopinj ~ 550 stopinj in je primeren za visokotemperaturne sisteme toplotne moči in jedrske energije. | Delovni pogoji visoke temperature zahtevajo toplotno odporna stebla zlitin za zlitine (na primer F91) in grafitno pakiranje, ki sta dražja. |
| Zategnjenje praktičnosti | Odstranljiva zasnova pokrova motorja olajša zamenjavo tesnil in podpira spletno vzdrževanje. | Upravljanje maščobe zahteva natančen nadzor tlaka (10% višji od tlaka cevovoda) in količine vbrizgavanja maščob. Nepravilno delovanje lahko enostavno privede do odpovedi tesnila. |

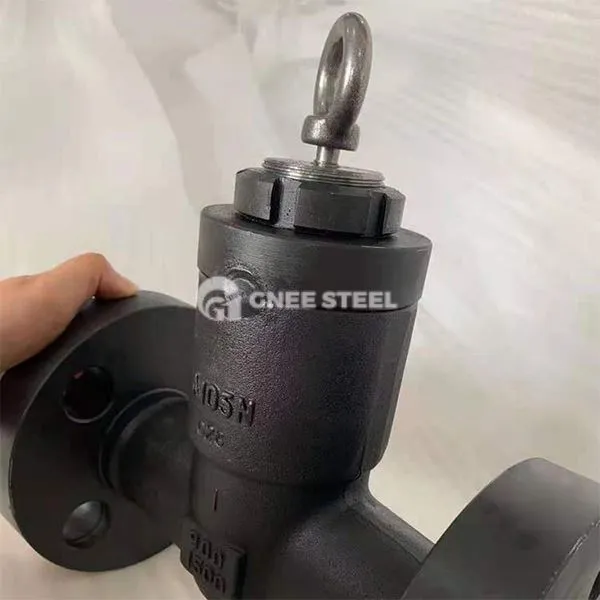

Kovinski jekleni ventil
