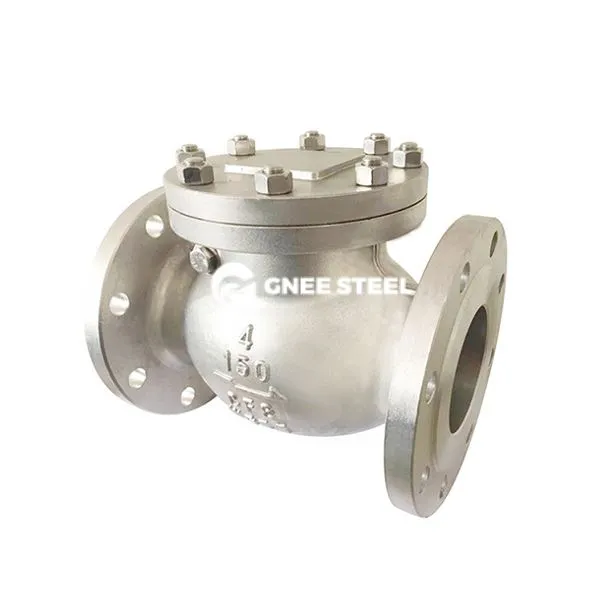

Carbon Steel ANSI 150 Opis nihajnega preverjanja ventila
CARBON STEEL ANSI 150 SWIW CHECK VENTIL je samodejni ventil, ki nadzoruje odpiranje in zapiranje ventila z lastnim pritiskom medija, da se prepreči povratni tok tekočine v cevovodu.
Telo ventila je izdelano iz ogljikovega jekla (na primer ASTM A216 WCB), raven tlaka pa ustreza standardu ANSI 15 0 (kar ustreza nazivnemu tlaku približno 2,0 MPa), ki je primeren za srednje in nizke tlačne razmere.
Sstrukturne značilnosti swing Design: ventilski disk se vrti okoli fiksne osi, se odpre v pretoku naprej in se hitro zapre z gravitacijo ali srednjim tlakom v vzvratnem toku. Celoten pretočni kanal: Poenostavljen kanal zmanjšuje odpornost na tekočino in je primeren za cevovode z nizkim pretokom in velikim premerom.
Gnee Carbon Steel ANSI 150 Specifikacija ventila za nihaj
|
predmet
|
ventil
|
|
Aplikacija
|
Naftna in plinska, naftna in plinska industrija, petrokemična, kemična predelava, zdravila, hrana in pijača, čiščenje vode in drugo.
|
|
Velikost vrat
|
DN20 ~ DN1200mm
|
|
Garancija
|
24 mesecev
|
|
Kraj izvora
|
Henan, Kitajska
|
|
Moč
|
nobenega
|
|
Temperatura medijev
|
Normalna temperatura, visoka temperatura, nizka temperatura
|
|
Blagovna znamka
|
Gnee
|
|
Struktura
|
Preverite
|
|
Mediji
|
olje in plin, para, voda. Chemical itd.
|
|
Prilagojena podpora
|
OEM, ODM, OBM
|
|
Telesni material
|
Kovano ogljikovo jeklo, kovano nerjavno jeklo CF8/CF8M
|
|
Kroglični material
|
Kovano ogljikovo jeklo, kovano nerjavno jeklo CF8/CF8M
|
|
Matični material
|
kovano nerjavno jeklo itd.
|
|
Sedežni material
|
PTFE ali kovinsko tesnilo s stellitom, volframovo karbidom
|
|
Končna povezava
|
Prirobnica, privarjena, zvar in navojna vtičnica
|
|
Oblikovalski standard
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Potrdila
|
API 6D, API 607, API 598, ANSI/ASME B16.34, CE, JIS, DIN, BS
|
|
Moq
|
1 enota
|
Gnee Carbon Steel ANSI 150 SWIW CHECK VENTIL
Vloga:
- Petrokemična: rafinerija cevovodi, reaktorski prodajni mesti, da preprečijo, da bi olje ali korozivni mediji pritekali nazaj.
- Energetski sistem: odtok pare kotla, toplotno omrežje, da se zagotovi enosmerni pretok visokotemperaturnih in visokotlačnih medijev.
- Obdelava vode: vodni vodni sistem, črpalka, da se izognete udarcu vodnega kladiva med zaustavitvijo.
Točke namestitve in vzdrževanja
Zahteve za namestitev
Nadzor pretoka: Smer puščice na telesu ventila mora biti skladna s smerjo pretoka medija. Ko je nameščen navpično, naj medij teče od spodaj navzgor.
Podpora in fiksacija: ventili z velikim premerom potrebujejo dodatne nosilce, da se prepreči deformacija ali puščanje telesa ventila, ki ga povzroča teža cevovoda.
Priporočila za vzdrževanje
Redno očistite nečistoče v votlini ventila, preverite mazanje vrteče se gred za vrtenje ventila in obrabo tesnilne površine. Trdo tesnilo je treba zamenjati, če ga nosite več kot 1 mm.
