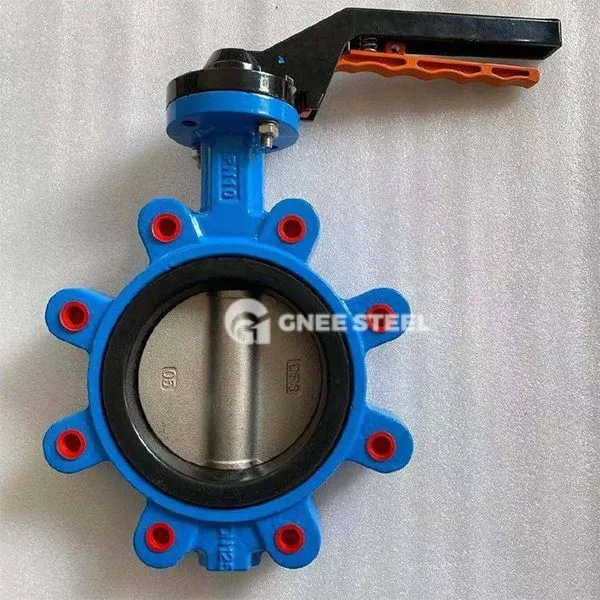

‌Wafer log metulj ventil je ventil metulja, ki združuje povezavo rezin s strukturo vlečenja. Za doseganje hitrega odpiranja in zapiranja in pretoka je vpet med dve prirobnici cevi. Njegova temeljna značilnost je, da ima tako kompaktnost ventila rezin in stabilnost namestitve strukture. Primerno je za srednje in nizko tlačno krmiljenje tekočine v nafti, kemičnem, ladjedelništvu in drugih panogah (tlak, manjši ali enak 10MPa, premer DN40 ~ 2000 mm).

Jedrne strukturne značilnosti
‌ Metoda povezave ‌
‌ Ohišje rezine ‌: Ohišje ventila nima neodvisne prirobnice in je pritrditve skozi prirobnico cevi s čepi, prihranilo in prihranijo namestitveni prostor in materialne stroške.
‌ Zasnova za izboljšanje vdolbine ‌: Na obeh straneh telesa ventila se dodajo vdolbine (navojne luknje ali skozi luknje), vijaki pa so neposredno pritrjeni na prirobnico cevi, da se izboljšajo potresna odpornost in stabilnost visokega tlaka (še posebej primerna za delovne pogoje PN10MPA).
‌ krožnik in tesnilo ‌

Plošča metulja sprejme srednjo linijo ali ekscentrično strukturo, površino pa lahko varimo s trdo zlitino (kot je zlitina na osnovi nerjavečega jekla + kobalta), ki je primerna za medij, ki vsebuje delce.
Tesnilo je lahko mehko tesnilo (nitrilna guma\/PTFE, temperatura manjša ali enaka 120 stopinj) ali trdo tesnilo (večplastna kovinska struktura, temperaturna odpornost 425 stopinj).
‌ Drive način‌
Podpira ročno, črvsko prestavo, pnevmatsko ali električno delovanje. Kadar ga poganja električni, lahko natančen nadzor kota dosežemo s pomočjo reduktorja (napaka odpiranja manj kot ali enaka 2%)



Vzponuk za metuljski ventil



Prednosti in slabosti ventila za metulje v vrvi

Prednosti

Enostavna namestitev: Dodatna prirobnica ni potrebna, čas namestitve pa se skrajša za 40% v primerjavi s tradicionalnim prirobničnim metuljskim ventilom, ki je še posebej primeren za projekte prenove z omejenim prostorom.

Visoka stabilnost: struktura vleka razprši strižno silo vijakov, potresna odpornost pa je boljša kot pri navadnih rezinskih metuljskih ventilih38.

Odpornost z nizkim pretokom: Poenostavljeno oblikovanje telesa ventila ima izgubo tlaka le 1\/3 vrata vrat, ko se popolnoma odpre, kar je primerno za velike scenarije pretoka.

Slabosti

Visoke kalibracijske zahteve: odstopanje centriranja prirobnice presega 0. 5 mm, kar lahko zlahka privede do neenakomerne sile na vijakih in zahteva natančno nastavitev.

Omejeno vzdrževanje: Ko je struktura vleka razstavljena, je treba vse vijake hkrati popustiti, učinkovitost vzdrževanja pa je nižja kot pri prirobnični metuljski ventil.

Tipični scenariji aplikacije

Petrokemična
Korozivni mediji (na primer plin, ki vsebuje žveplo), je struktura trdega tesnila odporna na erozijo in ima življenjsko dobo 100, 000 odprtine in zapiranje.

Postavka in na morju
Kompaktna zasnova je primerna za ozke cevi v strojnici, material iz nerjavečega jekla, odporen proti koroziji soli, zagotavlja dolgoročno zanesljivost. ‌Municional Vodne storitve
Regulacija pretoka omrežja za oskrbo z vodo in odtok, gumijasto mehko tesnjenje, da se doseže ničelno uhajanje (raven puščanja doseže raven ISO5208 A).
