Opis ventila v prahu
Vzpolnčni ventil v prahu je ventil, ki se posebej uporablja v sistemu za prenos prahu in zrnatega materiala. Uresničuje nadzor nad odpiranjem in zapiranjem cevovoda z vrtenjem plošče ventila. Ima značilnosti dobrega tesnjenja, odpornosti proti obrabi in lahke. Široko se uporablja v silosih, pnevmatskem prenosu, kemični industriji in predelavi hrane.
Temeljni parametri in strukturne značilnosti
Osnovni dizajn:
Material telesa ventila: Aluminijasta zlitina (lahka) ali 304/316L iz nerjavečega jekla (odporna proti koroziji), plošča vrtljivega ventila sprejme materiale, odporne proti obrabi (na primer NBR, PTFE).
Tesnilna oblika: mehko tesnilo (gumijasti ali polimerni material), primerno za potrebe po preprečevanju puščanja v prahu.
Način pogona: ročni, pnevmatski (CP101/CP126 aktuator) ali električni, ki podpirajo hitro odpiranje in zapiranje.
Specifikacija ventila v prahu
| Predmete Parameter |
Fosd -05 | Fosd -10 | Fosd -16 | Fosd -30 | Fosd -60 | Fosd -125 | Fosd -250 | Fosd -400 |
| Izhodni navor | 50nm | 100Nm | 160nm | 300nm | 600nm | 1250nm | 2500nm | 4000nm |
| Ocenjeni čas potovanja | 20S | 15S/30S | 30S/60S | 100S | 100S | 100S | ||
| Rotacijski kot | 0 stopinja -90 | 0 stopinja -90 | 0 stopinja -90 | 0 stopinja -90 | 0 stopinja -90 | 0 stopinja -90 | 0 stopinja -90 | 0 stopinja -90 |
| Delovni tok | 0.25A | 0.48A | 0.68A | 0.8A | 1.2A | 2A | 2A | 2.7A |
| Začetna moč | 0.25A | 0.48A | 0.72A | 0.86A | 1.38A | 2.3A | 2.3A | 3A |
| Moč motorja | 10W/F | 25W/F | 30W/F | 40W/F | 90W/F | 100W/F | 120W/F | 140W/F |
| Teža | 3kg | 5kg | 5,5kg | 8kg | 8,5kg | 15kg | 15,5kg | 16kg |
| Moč | AV220V, AC24V, AC110V, AV220, AC380, DC24V (izberite možnosti) | |||||||
| Izolacijska odpornost | 100m/500VDC | |||||||
| Pritisk zdrži | 1500 Vac, ena minuta | |||||||
| Vračana zaščita | IP65/IP67 | |||||||
| Namestitveni kot | 360 stopinj poljubnega kota | |||||||
| Električna vmešava | En G1/2 CNCO, priključek za priključek za napajanje, en priključek za priključek signalne žice | |||||||
| Vlažnost okolice | -30 stopnja do +60 | |||||||

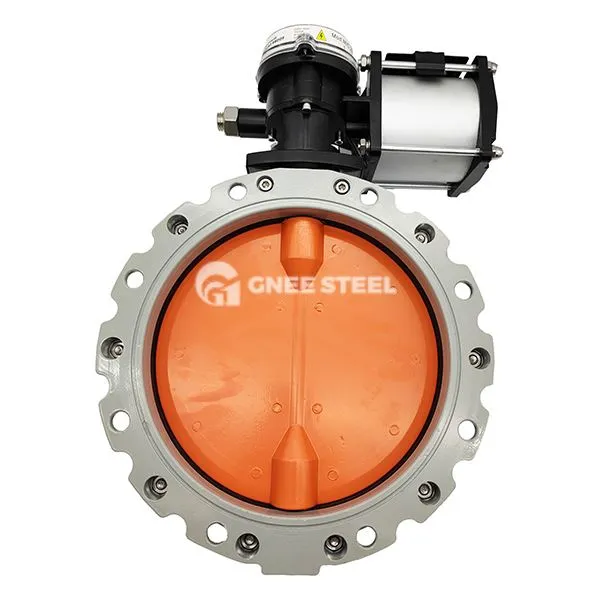

Vzponuk za metulj v prahu
Prijave
Ravnanje s prahom:
Raztovarjanje na dnu silosov in košev, z gravitacijo za prestrezanje materialov.
Izhod za vijak ali pnevmatski prenos cevovoda, da se prepreči zaostajanje materiala.
Industrijsko polje:
Sistem za mešanje cementa in kemičnega prahu, odporen na abrazivne medije.
Delovni pogoji za prehrano (na primer mlečni prah in škrob) uporabljajo sanitarno ventil iz nerjavečega jekla in hitro povezavo s hitrim namestitvijo.
Specifikacije izbire in namestitve
Izbirne točke:
Kadar vsebuje zelo abrazivne medije za delce, je naklonjen sedež ventila + struktura plošče polimerne ventila zaželeno za zmanjšanje zagozditve in obrabe.
Pnevmatični prevozni sistem je treba uskladiti s pnevmatskim aktuatorjem (tlak {0}}}}. 4 ~ 0.6 MPa), da se zagotovi hiter odziv.
Zahteve za namestitev:
Vodoravna namestitev zahteva, da je os vrtenja plošče ventila pravokotna na smer gravitacije, da se izognete kopičenju materiala in odpovedi tesnila.
Priključek prirobnice uporablja tesnila s spiralnimi ranami ali silikonske blazinice za prehrano, da izpolnjuje zahteve za tesnjenje različnih medijev.
