Prirobnici zaklopnine za metulje

Prirobljen trikratni odmik metuljnega ventila je visokozmogljiv ventil, ki združuje prirobnico in tridimenzionalno ekscentrično strukturo, zasnovano za visoko temperaturo in visok tlak, korozivni medij in ostre delovne pogoje. Njegova temeljna značilnost je, da s strukturnimi inovacijami doseže ničelno uhajanje in dolgo življenje, naslednja je podrobna analiza:

1. osnovne strukturne značilnosti
Tridimenzionalna ekscentrična zasnova:
Prva ekscentričnost: osi stebla odstopa od središča plošče metulja, kar zmanjša trenje in obrabo tesnilne površine med odpiranjem in zapiranjem.
Druga ekscentričnost: Os stebla je izravnana iz sredinske črte cevi, kar tvori samopredmetno silo za izboljšanje tesnjenega učinka.
Tretja ekscentričnost: Tesnilna površina sprejme stožčasto zasnovano zasnovo, le pri zapiranju kontaktne plošče metulja in stika sedeža ventila, da doseže ničelno uhajanje kovinskega trdega tesnila (hitrost puščanja manjša ali enaka 10 ppm).
Priključek prirobnice:
Telo in cevovod ventila sta pritrjena z prirobničnimi vijaki, da se zagotovi trdna povezava ter enostavno demontažo in vzdrževanje.
Površino tesnjenja prirobnic lahko površimo s trdo zlitino ali fleksibilnim grafitnim kompozitnim slojem, da se prilagodi visoke temperature in visokega tlaka.
2. Prednosti uspešnosti
Zatesnitev in odpornost na tlak:
Dvostno tesnjenje: Kon kot tesnilne površine je manjši od kota trenja, ki lahko prenese vpliv povratnega tlaka in je primeren za pogoste scenarije odpiranja in zapiranja.
Ocena tlaka do razreda 600 (PN100), temperaturno območje, ki pokriva -196 stopinja ~ +600 stopnja.
Dolgo življenjsko dobo in nizko vzdrževanje:
Življenje sedeža je več kot 100, 000 odprtine in zapiranje, brez težav z elastičnim tesnilom in intervali vzdrževanja 3-5 let.
Tesnilna površina je narejena iz cementiranega prekrivanja karbida (na primer stelit) ali kovinske laminirane strukture, ki je odporna proti odrgni in čiščenju.

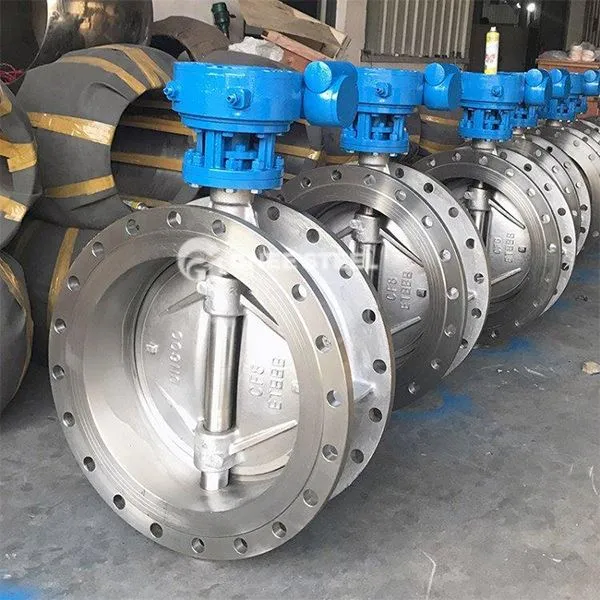

Prirobnici zaklopnine za metulje
