Dvojni odmik metuljskih ventilov Opis
Double Offset metuljski ventil je visokozmogljiv metuljski ventil, ki optimizira tesnjenje z dvojno ekscentrično zasnovo. Njegova konstrukcijska značilnost je, da osi stebla ventila odstopajo od središča plošče metulja in središča telesa ventila hkrati. Primerno je za nadzor tekočine pod srednjim in visokim tlakom, pogosto odpiranjem in zapiranjem ter hudimi delovnimi pogoji.
1. konstrukcijska zasnova
Dvojna ekscentrična postavitev:
Prva ekscentričnost: Os stebel ventila odstopa od središča plošče metulja, da zmanjša kontaktno območje med ploščo metulja in sedežem ventila.
Druga ekscentričnost: Os stebla ventila odstopa od središča kanala telesa ventila, da tvori učinek CAM in zmanjša upor odpiranja in zapiranja.
Ključne komponente:
Plošča metulja: konstrukcija v obliki diska, obdelava površinskega utrjevanja (na primer na površini nerjavečega jekla ali škropljenja keramika) za izboljšanje odpornosti proti obrabi.
Sedež ventila: mehko tesnilo (PTFE/EPDM) ali kovinsko trdo tesnjenje (stellitska zlitina), ki podpira dvosmerno ničelno puščanje.
Mehanizem ventila in pogona: zasnova proti gibanju, primerna za ročno, pnevmatsko ali električno delovanje, v skladu s standardom ISO 5211.
Specifikacija ventilov z dvojnimi odmiki
|
predmet |
ventil |
|
Aplikacija |
Industrijska uporaba, uporaba industrije, uporaba gospodinjstev |
|
Velikost vrat |
Dn 10- dn2000 |
|
Garancija |
24 mesecev |
|
Kraj izvora |
Kitajska |
|
Henan |
|
|
Moč |
Pnevmatični, električni, ročni, hidravlični |
|
Temperatura medijev |
Visoka temperatura, nizka temperatura, srednja temperatura, normalna temperatura |
|
Blagovna znamka |
Gnee |
|
Struktura |
Metulj |
|
Mediji |
Plin, voda, olje, kislina |
|
Prilagojena podpora |
OEM, ODM, OBM |
|
Disk material |
Karbonsko jeklo, nerjavno jeklo, krom molibden s |
|
Sedežni material |
NBR/EPDM/PTFE/Viton/Silikon itd |
|
Prevleka |
Prilagojeno |
|
Končni standard |
Pn6/10/16/20/22/11/150lb/jis5k/10k/as2129 Tabela D/E/F. |
|
Telesni material |
Ogljikovo jeklo, nerjavno jeklo, krom molybdeum st |
|
Matični material |
2CR13, 1CR13, nerjavno jeklo, krom molibden s |
|
Barva |
Prilagojeno na zahtevo |
|
Tesnilni testni tlak |
0. 66MPA -4. 4MPA, 1.1MPA, 1.76MPA, 2.2MPA |
|
Testni tlak lupine |
{{0}}. 9MPA -6 |
|
Transportni paket |
Leseni ohišje |

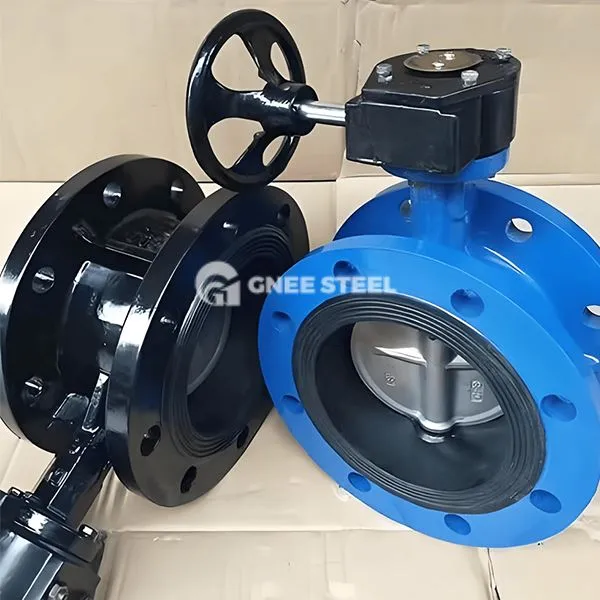

Dvojni odmik metuljskih ventilov
Prednosti
- Lovo delovni navor: Dvojni ekscentrični dizajn zmanjšuje navor odpiranja in zapiranja za 40%do 60%, kar je primerno za pogoste scenarije delovanja.
- Dolga življenjska doba: Stopnja obrabe tesnilne površine je za 70% nižja od stopnje metuljskega ventila na sredini, življenjska doba storitve pa lahko doseže več kot 10 let.
- Prilagodljivost visokega tlaka: Zdrži največji tlak razreda 300 (približno 50 barov), različica trdega tesnila pa lahko prenese temperaturo 232 stopinj.
- Ekonomičen: Konstrukcijska zapletenost je nižja kot pri tri-koncentričnem ventilu metulja, z nizkimi stroški izdelave in priročnim vzdrževanjem.
Aplikacije
- Municional Engineering: regulacija pretoka velikega premera (DN50 ~ DN2400) sistemov za oskrbo z vodo in odtok ter toplotnih omrežij.
- Petrokemična industrija: Odrežitev in urejanje naftnih izdelkov in jedke medije v rafinirajočih enotah.
- Power in HVAC: Zahteve ventila za sisteme hladilne vode in parne cevovode (temperatura manjša ali enaka 232 stopinj).
- Posebni delovni pogoji: scenariji, ki vsebujejo zrnate medije, vakuumska okolja in prizore, ki zahtevajo oblikovanje požarne zaščite.
