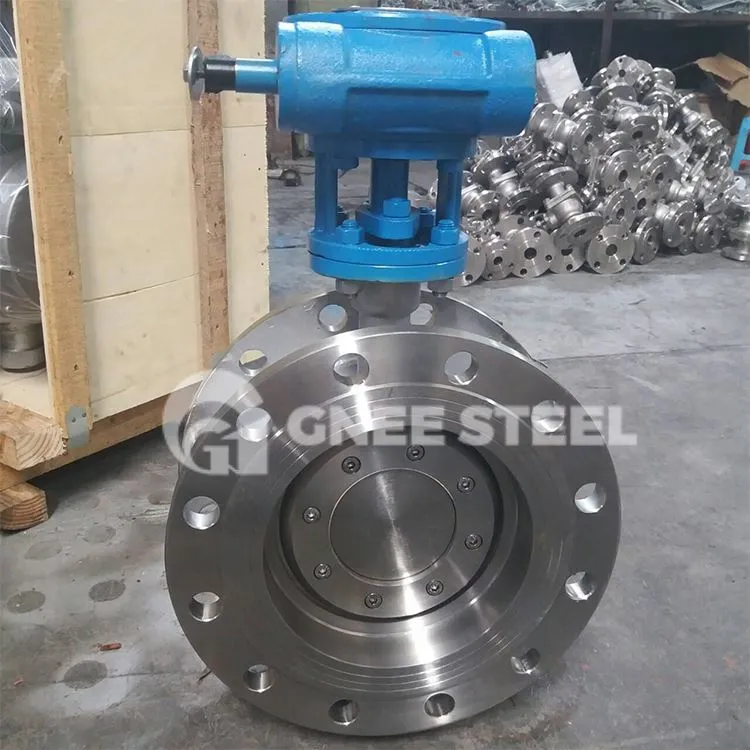

API 609 visoko zmogljiv metuljni ventil sprejme edinstveno tri ekscentrično strukturo, ventilsko ploščo in tesnilni obroč meča za doseganje ničelnega trenja, vmesni akcijski procesni površinski stik, je tipična struktura z dvojnim sedežem. Visokozmogljiva ventilska plošča in tesnilni obroč z metuljno loputo z edinstveno ekscentrično strukturo, ima kompaktno strukturo, dobro rezalno zmogljivost, dolgo življenjsko dobo in tako naprej, tako regulacija kot rezanje dveh funkcij. Široko se uporablja v metalurgiji, kemični industriji, elektroenergetiki, tekstilu, prehrani, medicini, proizvodnji papirja in drugih industrijskih sektorjih ter komunalnem inženiringu, vodovodih in drugih cevovodih za vodo iz pipe, kanalizacijo, oljne tekočine ali zrak, plin, zemeljski plin, vodno paro in drugo medij za rezanje ali pritisk, nadzor pretoka.
Specifikacija visoko zmogljivega ventila API 609
Zasnova: API 609/ASME B16.34
Končna povezava: Wafer/Lug/dvojna prirobnica
Delovanje: ročno/pnevmatsko/električno
Razpon velikosti: NPS 260(DN50-DN1500)
Stopnja tlaka: razred ASME150-300-600(PN16-PN25-PN40)
Material ohišja: Ogljikovo jeklo Nerjaveče jeklo, Legirano jeklo, Dupleks nerjaveče jeklo
Material sedeža: PTFE, RPTFE, PPL
Temperatura: 29 stopinj do 250 stopinj
API 609 hP loputa
Visokozmogljiv dušilni ventil API 609 je mogoče uporabiti za kovinski sedež ventila, izboljšati metuljni ventil na področju visokotemperaturnih aplikacij, vendar je zaradi njegovega načela tesnjenja pozicijska tesnilna struktura, tj. plošča metulja in sedež tesnilne površine za linijski stik, skozi metuljasto ploščo iztiskanje elastične deformacije, ki jo povzroči sedež, da ustvari tesnilni učinek, je zaprtje položaja, zahteve so zelo visoke (zlasti kovinski sedež ventila), tlačna nosilnost nizek, zaradi česar se dušilna loputa ne šteje za odpornega na visok tlak, razlog za puščanje velikih količin. To je razlog, zakaj metuljasti ventili tradicionalno veljajo za netolerantne na visok tlak in imajo veliko puščanje.
Priljubljena oznake: api 609 visoko zmogljiv metulj, Kitajska api 609 visoko zmogljiv metulj proizvajalci, dobavitelji, tovarna
