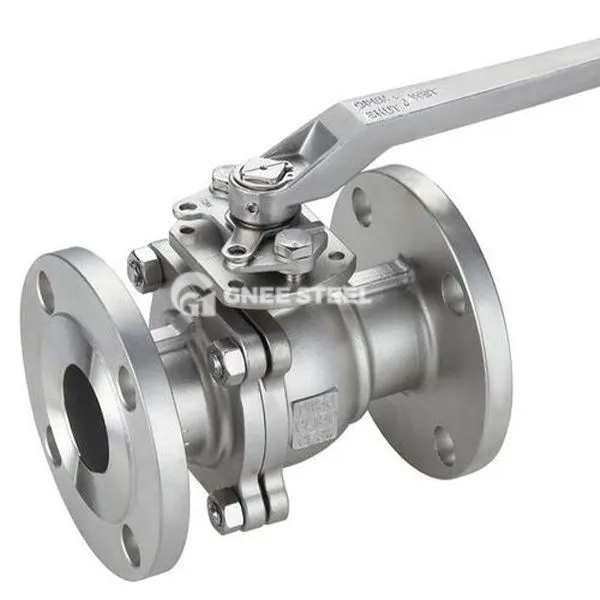

Ventil pare kroglice

Parni kroglični ventili so specializirani ventili za nadzor nad parnimi mediji z vrtenjem krogle. Jedra komponenta je krogla s krožnim kanalom. Ko se krogla vrti za 90 stopinj, je kanal poravnan ali neskladen s pretočno potjo telesa ventila, da se doseže pretok pare ali odreza.

Temeljne značilnosti
Visoka temperaturna odpornost

Telo ventila je izdelan iz SUS316L, WC6 zlitine jekla itd. In lahko prenese temperature pare do 450 stopinj. Tesnilni deli so izdelani iz grafitskih tesnil;
Tesnila so narejena iz grafitnih tesnil na rani ali kovinskih trdih tesnil, da se zagotovi zanesljivost tesnjenja pri visokih temperaturah.
Visokotlačni odpornost

Fully welded structural design, pressure rating up to Class 600~2500, suitable for main steam pipelines of thermal power plants (pressure >10MPA).
Zasnova z nizkim pretokom

Pot pretoka polnega premera (premer odprtine je enak cevovodu), zmanjšanje izgube turbulenc, padec tlaka je 30% ~ 50% nižji od vhodnega ventila.

Velikost ventila pare

Velikost konektorja od 1/8 do 2 palca,

Premer od 4 mm do 50 mm,

Pritisk od 1,6MPa do 50MPa.

Priključki za ventil parni kroglični ventil

Ženska nit BSP, NPT, PT (1/8 "~ 2")

Moška nit M, LR, SR (M16*1,5 ~ M60*2)

Materiali za parni kroglični ventil:

1. Okroglonsko jeklo

2. Nerjavno jeklo (SS316, SS304)

Odstranjevanje površinske ventila parni kroglica:

1.Blank-Fosfornic Polish (črna barva)

2.G-elektronski rumeni cink (rumena barva)

3.G-elektronski rumeni cink (bela barva)



ventil pare kroglice



Izbirne točke
Ujemanje parametrov

Delovni tlak: izbran v skladu z oblikovalskim tlakom parnega cevovoda (npr. 1,6MPA, 2.5MPA, 4. 0 MPA);
Srednja temperatura: Več kot 300 stopinj je treba uporabiti kovinsko trdo tesnilo + struktura hladilnika.
Izbira materiala

Običajni pogoji: Ohišje ventila je izdelano iz WCB litega jekla, sedež ventila pa je izdelan iz 316+ kompozitnega materiala PTFE;
Korozivna para: Prioriteta izbor dupleksne nerjavečega jekla (2205) ali Monel zlitine.

Specifikacija vzdrževanja
Dnevni pregled

Mesečno zaznavanje uhajanja površin tesnilne površine (z uporabo infrardečega termometra za opazovanje temperaturnih sprememb);
Periodično mazanje stebla ventila (priporočen cikel 6 mesecev) z visoko temperaturno maščobo (npr. Molykote 111).
Intervali za remont

Po treh letih neprekinjenega delovanja ali 5000 odprtin in zaprtja je treba ventil razstaviti, da zamenjate tesnilo in pakiranje;
Varilni kroglični ventili zahtevajo testiranje penetracije (PT) ali radiografsko testiranje (RT), da se zagotovi celovitost zvara.
OPOMBA: Ko se v povezavi z merilniki pretoka pare (na primer tip MOY-LUC), ko se uporabljajo parni kroglični ventili, je treba vzdrževati zgornji del cevi, ki je večji ali enak 10D, za zagotovitev natančnosti merjenja.
