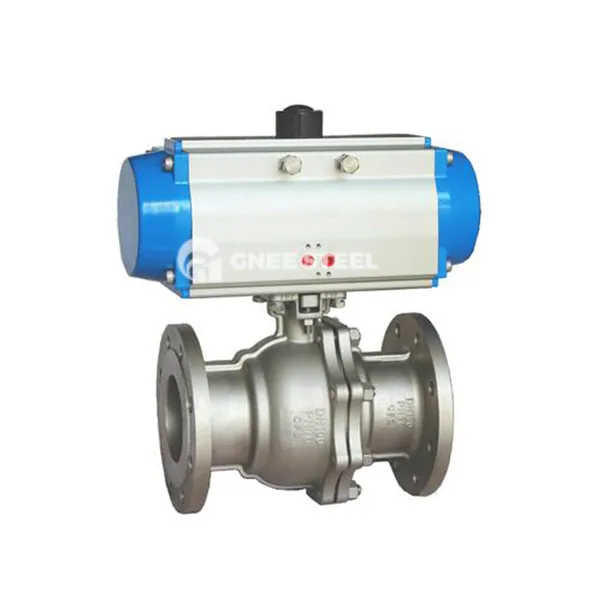

Opis pnevmatskih plavajočih krogličnih ventilov
Pnevmatični plavajoči kroglični ventil je ventil, ki se odpre in zapre z vožnjo plavajoče kroglice skozi pnevmatski aktuator. Krogla samodejno pritisne na izhodni tesnilni obroč pod delovanjem srednjega tlaka, da tvori dvosmerno tesnilo. Primerno je za vodo, paro, olje, jedke medije in druge scenarije.
Delovni načelo
Pnevmatični aktuator poganja steblo ventila, da se vrti 90 stopinj skozi stisnjen zrak, s plavajočim kroglom, da se vrti, da doseže odprtino in zapiranje, s hitro hitrostjo odziva in majhnim delovnim navorom.
Pri nizkem tlaku se opira na srednji pritisk, da se tesnilo samo zategne; Pri visokem tlaku je kroglica podvržena potiska medija, da se poveča učinek tesnjenja, hitrost puščanja pa je manjša ali enaka 0. 01ml/min.
Jedrna struktura in tehnični parametri
Main struktura
Valve telo in kroglica: Material lahko izberete iz 3 0 4/316L iz nerjavečega jekla ali ogljikovega jekla (WCB), površine kroglice je polirana (RA manj kot ali enaka 0,8 μm) in trdo krom, ki se poveča, da poveča odpornost na korozijo.
Seal Design:
Soft tesnilo: PTFE ali ojačani obroč za tesnilo grafita, temperaturno odporen -29 stopinja ~ 200 stopinj
HARD SEAL: Kovinski tesnilni obroč (na primer stelitska zlitina), temperaturno odporen do 540 stopinj, primeren za medij, ki vsebuje delce.
Način pogona: Pnevmatični aktuator (eno-delovanje/dvojno delovanje), izbirno ročno prestavo črva ali električni aktuator.
Specifikacija pnevmatskih plavajočih kroglic
|
Razpon velikosti
|
1/2 "~ 8", DN15 ~ DN200
|
|
Delovni tlak
|
1.6MPA
|
|
Način nadzora
|
V vrsti izklopljen tip / modulacijo
|
|
Izbirna napetost
|
DC12 ~ 24V (± 10%), AC110 ~ 220V, 50/60Hz
|
|
Telesni material
|
Nerjavno jeklo
|
|
Jedro materiala
|
Nerjavno jeklo
|
|
Tesnilni material
|
EPDM, PTFE
|
|
Matični material
|
Nerjavno jeklo
|
|
Struktura
|
2 -smerni kroglični ventil
|
|
Vrsta povezave
|
Prirobnica
|
|
Ustrezni mediji
|
Nadzor nad vodo, zrakom, plina, nafte, tekočine, pare
|
Pnevmatični plavajoči kroglični ventili
Priporočila za izbiro in vzdrževanje
Izbirne točke
Ujemanje medijev:
Za zelo korozivne medije izberite 316L iz nerjavečega jekla + trdo tesnilo.
Za medije, ki vsebujejo delce, izberite rezano kroglo v obliki črke V ali kovinsko strukturo tesnila.
Raven tlaka:
Prednostno je mehko tesnilo za sisteme z nizkim tlakom (PN16 ~ PN40).
Za visokotlačne/visokotemperaturne scenarije (PN63 in več) izberite trdo tesnilo.
Priporočila za vzdrževanje
Mazanje in vzdrževanje: na matične niti ventila nanesite visokotemperaturno mast (kot je silikonska mast) in redno vodijo utore.
Zamenjava tesnilnega obroča: vsaka 3 leta preverite obrabo tesnilnega obroča PTFE in ga skrajšajte na 1 do 2 leti za visoke tlačne pogoje.
