Pnevmatični 3 -letni kroglični ventil Opis
Pnevmatični tristranski kroglični ventil je tristranski kroglični ventil, ki ga poganja stisnjen zrak. Pnevmatični aktuator uresniči 90 -stopinjsko vrtenje kroglice, da dokonča preklop, preusmeritev ali sotočje smeri srednjega toka. Njegove temeljne kategorije vključujejo:
L-tipa pretočni kanal: povezuje dva medsebojno pravokotna kanala za preklapljanje s smerjo srednjega toka (kot je preklapljanje izhoda A/B);
T-tip pretočni kanal: podpira povezavo ali okrnjenje treh ortogonalnih cevovodov in lahko hkrati uresniči preusmeritev, sotočje in večkratno regulacijo pretoka.
Jedrna struktura in tehnični parametri
Struktura Main:
Valve karoserijski material: nerjavno jeklo (304/316L), lito jeklo itd., Korozijska odpornost je primerna za kemična in morska okolja;
System zasaditve :
Mehko tesnilo (sedež ventila PTFE): raven uhajanja doseže VI, uporabna temperatura -30-180 stopnja;
Kovinsko trdo tesnilo: zdrži temperaturo -196-450 stopnja, primerna za visoke temperature in visoke tlačne pogoje. Pnevmatični aktuator:
Odzivni čas pogona cilindra je manjši ali enak 2 sekundi, ki podpira 0. 4-0. 6MPA tlak vira zraka;
Pozicionar ventila (kot je elektro-pnevmatski položaj) je mogoče namestiti za doseganje natančne regulacije pretoka in samodejnega nadzora.
Technični parametri:
Nominalni premer: dn 15- dn300;
Raven tlaka: običajna tipa 1. 6-6.
Metoda povezave: prirobnica (dn 65- dn300), notranja nit (dn 15- dn50).
Pnevmatična specifikacija 3 -Was kroglice
|
Predmet |
3 -Was L Port T Port Trate Nerjavno jeklo prirobnico Pnevmatski kroglni ventil za krmiljenje pare |
||
|
Razpon velikosti |
1/2 "~ 8", DN15 ~ 200 |
||
|
Igralski način |
Dvojna igra, Spring Return (enotna igra) |
||
|
Delovni tlak |
1,6 ~ 6,4MPA |
||
|
Tlak za oskrbo z zrakom |
2,5 do 8 barov |
||
|
Življenjska doba |
1, 000, 000 (1 milijon) krat |
||
|
Kot vrtenja |
90 stopinj ± 4 stopinje |
||
|
Telesni material |
SS304, SS316, SS316L |
||
|
Jedro materiala |
SS304, SS316, SS316L |
||
|
Tesnilni material |
PTFE: -30 stopinja ~ 180 stopinj, ppl: -30 stopinja ~ 250 stopinj |
||
|
Število načinov |
3 Way l pristanišče ali t vrat |
||
|
Končna povezava |
Prirobljen konec |
||
|
Ustrezni mediji |
Nadzor nad vodo, zrakom, plina, nafte, tekočine |
||
|
Neobvezno aktiviranje |
Rokovanje, električno aktivirano ali pnevmatsko aktivirano |
||
|
Neobvezna dodatna oprema |
Namur magnetni ventil, mejno stikalo, FRL, indikator položaja, ročna naprava |
||
|
Aplikacija |
Hrana in pijača, voda in odpadna voda, ultra čista voda, razsoljevanje, kemikalija, tekstil, farmacevtski, celuloza in papir, rudarjenje, kotla in električna industrija |
||

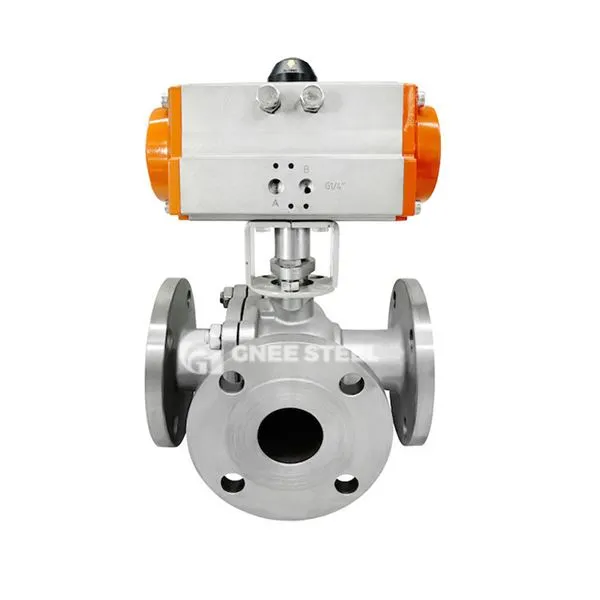

Pnevmatični 3 -letni kroglični ventil
Aplikacije in prednosti
Industrijsko polje:
Nadzor kemičnega procesa: večkanalno srednje preklapljanje reaktorjev (na primer izmenični transport kisline in alkalij);
Energetski sistem: Porazdelitev hladilne vode jedrskih elektrarn, visokotemperaturni nadzor parnih plinovodov;
Inženiring za varstvo okolja: Skupina za odplake za čiščenje odplak, regulacija slanosti opreme za razsoljevanje morske vode.
Ključne prednosti:
Hiter odziv: čas odpiranja in zapiranja pnevmatskega pogona manj kot ali enak 3 sekunde, primeren za visokofrekvenčne scenarije delovanja;
Močna korozijska odpornost: 316L telo ventila iz nerjavečega jekla ima 3-5 krat večjo odpornost proti kloridnemu ionu;
Visok higienski standard: zrcalno poliranje (RA manj kot ali enako 0. 8μm) ustreza aseptičnim zahtevam hrane in farmacevtske industrije.
