Kovinski sedeči opis krogličnega ventila Trunnion
Kovinski sedeči kroglični ventil je ventil, ki uporablja konstrukcijo trdega tesnila kovine do kovine . kroglica je pritrjena v telesu ventila skozi zgornje in spodnje ležaje, steblo ventila pa kroglico poganja, da se zasuka 90 stopinj, da doseže krmiljenje tekočine . vključujejo jedro:
Valve Body: Izdelano iz vlivanja ali kovanja, z močno tlačno odpornostjo (skupni materiali, kot so WCB, zlitina iz nerjavečega jekla);
Fixed Ball: integralno vlivanje/kovanje, površinsko utrjeno (na primer razpršena keramika, cementirani karbid), trdota lahko doseže HRC60 ali več;
Metalni ventil sedež: tvori tesnilni par s kroglico, material se ujema s kroglico (kot je nerjavno jeklo + cementni karbid), hrapavost tesnilne površine pa je manjša ali enaka RA0.2;
Valve steblo: povezuje aktuator in žogo za oddajanje navora;
Spring Preload System: Samodejno kompenzira obrabo tesnilne površine, da se zagotovi dolgoročno tesnjenje .
Temeljne prednosti in lastnosti
Prilagodljivost ekstremnim delovnim pogojem
Temperaturno območje : - 196 stopinj do 650 stopinj (samo mehki tesnilni ventil -20 stopinj ~ 180 stopinj);
Tlačna odpornost : do razreda 2500 (PN420), primeren za visokotlačno parno in zemeljski plin;
Korozijsko/obrabno upor : Primerno za medij, ki vsebujejo delce (na primer gnoj, pepel), proti zamakanju skozi površino tesnjenja karbida in samo-čiščenje .
Zanesljivost tesnjenja
Trda tesnila kovine nimajo nevarnosti staranja in deformacije pri visoki temperaturi in visokem tlaku, hitrost puščanja pa je precej nižja kot pri mehkih tesnilih;
dvosmerno tesnjenje : Zasnova sedeža z dvojnim ventilom podpira dvosmerni pretok medija brez omejitev smeri namestitve .
Dolga življenjska doba in nizko vzdrževanje
Zasnova, odporna proti obrabi, podaljša življenjsko dobo in zmanjšuje pogostost vzdrževanja izpadov;
Modularna struktura olajša hitro zamenjavo tesnil .
Specifikacija sedečega sedečega truna krogličnega ventila
|
predmet |
ventil |
|
Aplikacija |
Industrijska uporaba, uporaba vodne industrije, poraba gospodinjstev |
|
Velikost vrat |
Dn 10- dn1000 |
|
Garancija |
24 mesecev |
|
Kraj izvora |
Kitajska |
|
Henan |
|
|
Moč |
Ročni, električni, pnevmatski, hidravlični |
|
Temperatura medijev |
Nizka temperatura/visoka temperatura/normalna temperatura/medijska temperatura |
|
Blagovna znamka |
Gnee |
|
Struktura |
Žoga |
|
Mediji |
Plin, olje, voda, para |
|
Prilagojena podpora |
OEM, ODM, OBM |
|
Čas dostave |
7-15 dnevi |
|
Prevleka |
Prilagojeno |
|
Telo ventila |
Ponarejeno varjenje |
|
Telesni material |
304, 304L, 316L |
|
Moq |
10 |
|
Velikosti vrat |
Popolna izvrtina in zmanjšana izvrtina |
|
Oblikovanje in izdelava |
BS6364, MESC SPE77/200, JB/T7749 |
|
Ognjeni varen dizajn |
API607, API 6FA |

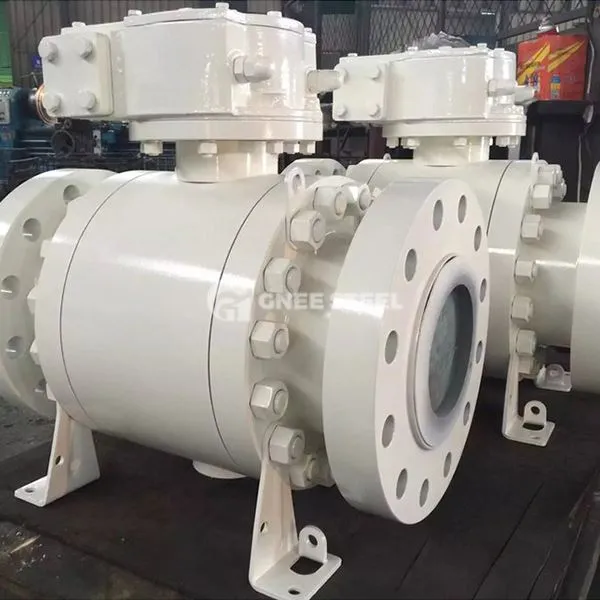

Kovinski sedeči žogični ventil
Prijave
| Induktial | Prijave | Funkcija |
|---|---|---|
| Nafta in plin | Prevoz surove nafte, cevovodi za zemeljski plin z visokim pritiskom | Segmentirana regulacija preseka/pretoka, da se zagotovi varnost cevovodov na dolge razdalje |
| Kemična industrija | Korozivni mediji (kislina, alkalija), visokotemperaturni reaktor | Prestrezanje pretoka, odpornega na korozijo, da se prepreči varnostne nesreče, ki jih povzroča uhajanje |
| Elektrika | Visokotemperaturni parni sistemi (kotli, turbine) | Zdrži paro nad 540 stopinj, stabilno odpiranje in zapiranje |
| Metalurgija/rudarjenje | Sistem za prenos in nadzor prahu | Uprejte obrabo delcev in vzdržujte neprekinjeno proizvodnjo |
Kovinski sedeči kroglični ventili z njihovimi tremi glavnimi značilnostmi ekstremnih delovnih pogojev so na ključnih področjih, kot sta energetska in kemična industrija, odgovorni za naslednje, ničelno puščanje in dolgo življenjsko dobo:
① Varnostna garancija: odpraviti tveganje za puščanje visokotemperaturnih in visokotlačnih medijev;
② Proizvodna kontinuiteta: zmanjšanje izgube proizvodne zmogljivosti, ki jo povzroča izpadi;
③ Optimizacija stroškov: Zmanjšajte pogostost vzdrževanja in porabo rezervnih delov
