ISO 5211 Opis neposrednih nameščenih krogličnih ventilov
ISO 5211 neposredno nameščeni kroglični ventili so ISO 5211 skladni ventili s standardizirano vmesniško platformo na vrhu za neposredno namestitev električnih in pnevmatskih aktuatorjev brez potrebe po dodatnih oklepajih. Zasnovan za poenostavitev postopka namestitve pogona in izboljšanja združljivosti sistema se ti kroglični ventili široko uporabljajo v scenarijih za visokotlačno, visoko temperaturo in hude medije. Njegove temeljne značilnosti vključujejo:
Standardizirani vmesniki: aktuatorji in ventili so med seboj neposredno povezani, prilagajajo se številnim blagovnim znamkam aktuatorjev in zmanjšajo stroške vzdrževanja;
Odpiranje in zapiranje brez trenja: K
Visoka tesnjena ocena: Mehanizem prisilnega tesnjenja (mehansko klinanje + pomoč tekočine) zagotavlja nič uhajanja (tesnjenja do VI).
Jedra struktura in oblikovalske značilnosti
Ključna komponentna zasnova
Vmesnik visoke platforme:
Vrh telesa ventila je obdelan v kvadratni ali okrogli ploščadi, ki ustreza standardom ISO 5211, kar zagotavlja lokacije luknje in dimenzijske specifikacije za podporo brezhibnemu pritrditvi pogona;
Višine platforme in razmik med luknjami sta standardizirana za namestitev več rotarskih ali delno rotacijskih aktuatorjev.
Tesnilni sistem:
Mehanizem dvojnega tesnjenja: pri zaprtju ventila steblo navzdol po krogli, da tvori mehansko prisilno tesnilo, tlak tekočine, da se še dodatno pomaga pri povečanju tesnjenega učinka;
Sedežni material: kovinsko trdo tesnjenje (razpršilo za volframovo karbid) Visoka temperatura in visokotlačni upor (-101 stopinj ~ 815 stopinj), mehko tesnilo (PTFE) Kemična korozijska upornost.
Varnostna zaščita:
Steblo proti leteči strukturi, ki preprečuje, da bi srednji tlak izmeril steblo;
Ognjevalna zasnova (npr. Graphite Packing) zagotavlja varnost v visokotemperaturnih delovnih pogojih.
Postopek delovanja
Odprto: zasukajte steblo ventila v nasprotni smeri urinega kazalca, kroglica se dvigne s sedeža in se vrti 90 stopinj, pot pretoka je popolnoma odprta;
Zapiranje: zasukajte steblo ventila v smeri urinega kazalca, kroglica se ponastavi in nato pritisne navzdol, da tvori tesnilo.
ISO 5211 Specifikacija neposrednih nameščenih krogličnih ventilov
| Opis izdelka | ISO 5211 neposredno nameščeni kroglični ventili |
| Nominalni premer | 1/4 "~ 4" (DN6 ~ DN100) |
| Delovna temperatura | -46 deg. C ~ 200 stopinj. C (obseg temperature servisa se lahko razlikuje za različne materiale) |
| Delovni tlak | 1000WOG |
| Glavni materiali | SS304, SS316, SS304L, SS316L |
| Sedež/tesnilni materiali | PTFE |
| Tesnilo/pakiranje | PTFE |
| Oblikovalski standard | ASME B16.34, ISO STD |
| Strukturna dolžina | ANSI in standard izdelave |
| Povezovanje koncev | BSP, npt |
| Konča standard | ASME B1.20.1 |
| Preskusni standard | ISO5208, API598 |
| Metoda delovanja | Ročaj |
| Aplikacija | Hladna/vroča voda, olje, plin |
| Druge lastnosti 1 | 2 -delno telo |
| Druge lastnosti 2 | Majhen operativni navor |
| Druge lastnosti 3 | Z ali brez usmerjanja pritrdilne ploščice |
| Druge lastnosti 4 | Zaloga je na voljo |
| Druge lastnosti 5 | OEM |

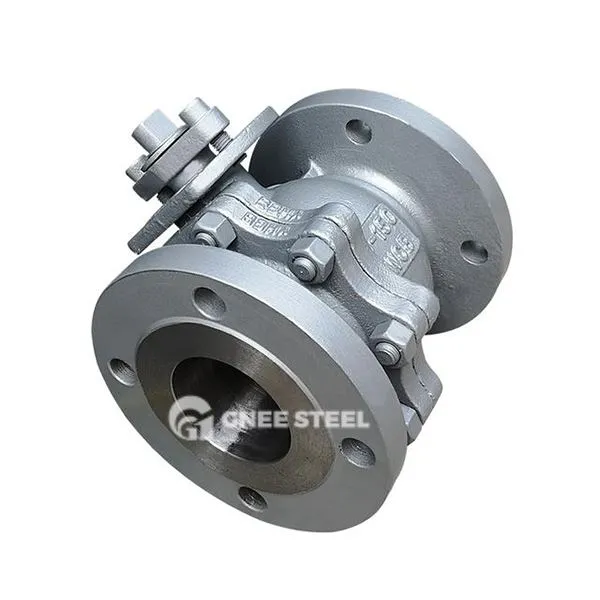

ISO 5211 neposredno nameščeni kroglični ventili
Prijave
Petrokemična industrija: visokotemperaturni naftni cevovod (temperaturna odpornost 815 stopinj), dovod in odtok reaktorja hidrogenacije;
Prenos zemeljskega plina: visokotlačni cevovod (razred 600 ~ 2500), sistem za shranjevanje in prevoz LNG (-196 stabilnost tesnila);
Inženiring za varstvo okolja: čiščenje odplak (mehko tesnilo, odporno proti koroziji), medijsko mejo, ki vsebuje delce (krogle, odporne na obrabo);
Industrija avtomatizacije: farmacevtski aseptični cevovod (Nadzor natančnosti električnega aktuatorja), predelava hrane (hitro odpiranje in zapiranje).
