Opis izdelkov
Kroglični ventil A105 je zasnovan tako, da ustreza standardom API 6D, ASME B16.34 in NACE MR0175. Končne povezave so na voljo v prirobnici, zadnjici - zvar, vtičnice - zvar ali navojnih možnosti z nominalnimi velikostmi od DN15 do DN200. Lahko ga konfigurirate z različnimi vrstami pogonov, vključno z ročnimi, pnevmatskimi ali električnimi aktuatorji in se pogosto uporablja za visoko - zaprtje tlaka - izklopljenih aplikacij v dolgih - cevovodih, sistemi za porazdelitev urbanih plinov in kemičnimi rastlinami.
Značilnosti:
Visoka moč: Integralno ponarejeno telo ventila A105 z natezno trdnostjo, večjo ali enako 485 MPa, trdnost donosa, večja ali enaka 250 MPa, in varnostni faktor poruši večji od ali enak 4.
Visoko tesnjenje: kroglica in sedež sta seznanjena in ozemljena, s površinskim nikljem - obložena ali trda zlitina -, prevlečena z nadzvočnim škropljenjem, da bi dosegla ANSI/FCI 70 - 2 razreda VI nič puščanja; Pomladni sedež samodejno kompenzira obrabo.
Požar in anti - statični: grafitno pakiranje tvori sekundarno tesnjenje med požarom; Prevodne vzmeti med ohišjem stebla, kroglice in ventila zagotavljajo upor, ki je manjši od ali enak 10 Ω.
Preprečevanje stebla: Spodaj - nameščeno steblo z naslonom za pokrov motorja - tesnilna struktura preprečuje izmet stebla, kar omogoča spletno nadomeščanje pakiranja.
Več možnosti povezave: Prirobniki so v skladu z ASME B16.5, zadnjico - zvarni konci z ASME B16.25 in navojnimi konci z ANSI B1.20.1 (NPT) za neposredno namestitev cevovoda.
Enostavno vzdrževanje: dva - kos ali tri - zasnova kosa omogoča črpanje kroglice in sedeža brez razstavljanja cevovoda; Razširjena zasnova motorja olajša izolacijo in daljinsko delovanje.
Specifikacija izdelkov
Ocena tlaka: razred 900lb
Telo: A105
Ball: SS316
STEM: A182 F316
Sedež: Devlon
Standardi
Oblikovanje in izdelava: API 6D
Iz oči v oči: ASME B16.10
Prirobnici: ASME B16.5
Test in pregled: API 598
Izbirne ključne točke
1. Operativni parametri: Določite material telesa ventila na podlagi medijev, temperature in tlaka. A105 je primeren za ne - korozivno ali blago jedko korozivno medijsko delovanje pri - 29 stopinj do 425 stopinj. Za zemeljski plin, ki vsebuje H₂S, izberite različico, ki je odporna proti žveplom, MR0175. Za temperature pod -46 stopinj uporabite kovano jeklo LF2.
2. Vrsta tesnjenja: Za čiste medije pri sobni temperaturi izberite PTFE ali R - mehka tesnila PTFE; Za medije, ki vsebujejo delce ali pri visokih temperaturah, izberite trda tesnila Stellit Metal.
3. Vrsta povezave: za visok - tlak, velike - glavne glavne vrstice, izberite zadnjico - zvari konci; Za območja, za katere so pogosta vzdrževanje, izberite konce prirobnice; Za majhno - Skid - nameščeno opremo izberite notranje niti ali vtičnice.
4. aktiviranje:
- Priročnik: Ročaj ali menjalnik s ključavnico, da se prepreči naključno delovanje;
- pnevmatik: dvojno - igra ali vzmet - vrnitev, opremljena z magnetnim ventilom, filtriranje - zmanjšanje tlaka in mejno stikalo;
- Electric: On - izklopljen ali modulacijski tip, eksplozija - dokaz exd iic t6, ip68.
5. Dodatne funkcije: za podzemno namestitev je treba podaljšati steblo ventila in zaščitno pokrov; Za delovanje pare je treba zagotoviti disipacijski nosilec; Za dvosmerno tesnjenje je treba izbrati strukturo DIB-1.

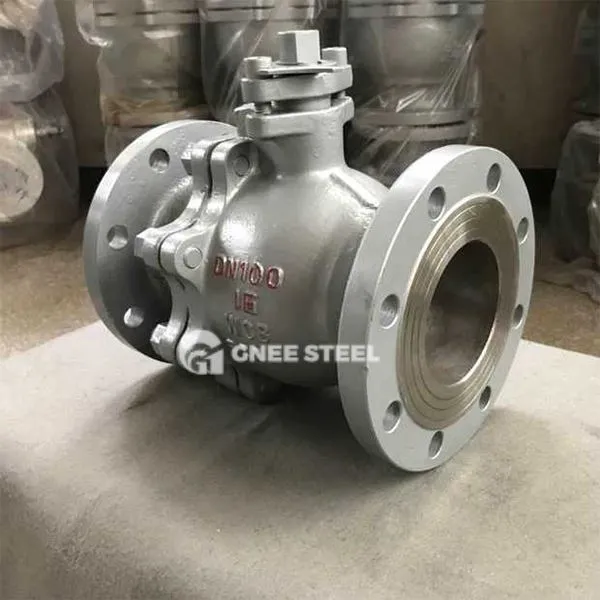

A105 kroglični ventil
