3 -način Opis hidravličnega krogličnega ventila
Trismerni hidravlični kroglični ventil je ventil, ki z vrtenjem kroglice nadzoruje pretok tristranskih medijev. Ima visokotlačno toleranco (do 31,5MPa) in funkcijo preklopa s smerjo pretoka (preusmeritev, sotočje ali mejo). Njegova temeljna struktura vključuje:
Telo in kanal ventila: tri vrata (dovod, odtok, veja), razdeljena na l tip (ortogonalno stikalo) in T tip (tristransko medsebojno komunikacijo) glede na smer pretoka;
Kroglica in pečat:
Plavajoče kroglične tesnilne kroglice (na primer tip KHB3K): kroglica se s hidravlično reakcijsko silo stisne na sedež ventila, da doseže dvosmerno ničelno puščanje;
Elastična zasnova prednapetosti (patent CN222746660U): drsna pregrada + vzmetna struktura izboljša varnost odpiranja in zapiranja ter zmanjša stopnjo obrabe za 30%.
Funkcija in tipična aplikacija
Nadzor smeri medijskega toka:
Jedro ventila L: realizira ortogonalno preklapljanje dveh cevovodov (na primer vzvratno vezje hidravličnega sistema);
Jedro ventila T-tipa: podpira trikanalno medsebojno komunikacijo ali enokanalno mejo (kot je preusmeritev kemične reaktorja).
Scenariji, odporni proti koroziji,:
Konstrukcijske stroje: hidravlično oljno vezje bagerja (tlačna upor 31,5MPa, primerna za glikol medij mineralnega olja/voda-etilen);
Energy and Chemical Industry: visokotemperaturni sistem za shranjevanje energije staljene soli (316L telo nerjavečega jekla, temperaturna odpornost 450 stopinj).
Inteligentna integracija:
Temperaturna in tlačna senzor integracija (patent CN222717516U): telo ventila, integrirano s senzorjem temperature/tlaka, podpira zamenjavo tlaka in spremljanje podatkov.
3 Way Specifikacija hidravličnega krogličnega ventila
|
Ime izdelka |
3 -način hidravlični kroglični ventil |
|
Srednje |
Voda, nafta, plin |
|
Material |
Nerjavno jeklo |
|
Velikost |
1/4" 3/8" 1/2" 3/4" 1" |
|
Vijačni nit |
Notranja nit BSP |
|
Način pakiranja |
Papirnate škatle+primeri iz vezanega lesa |
|
Pošiljka |
Avtor Alibaba Express Izberete po morju, po zraku ali po Expressu |
|
Plačilo |
T/T, Western Union, PayPal, Money Gram, trgovinsko zagotovilo Alibabe itd. |

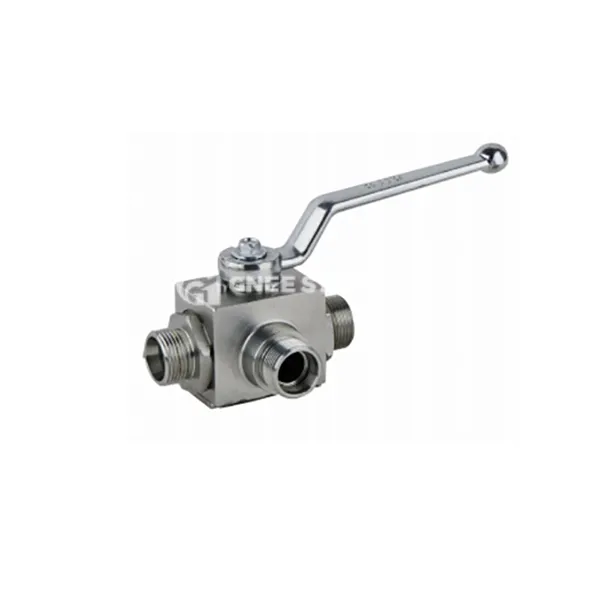

3 -način hidravlični kroglični ventil
Predlogi za izbiro:
Korozivni mediji: 316L telo iz nerjavečega jekla + PTFE je zaželeno;
Visokofrekvenčna operacija: kroglični sedež ventila (odpiranje in zapiranje življenjske dobe, večje ali enake 100, 000 krat)
